Rơ le xe nâng điện là thiết bị đóng ngắt điện nhỏ nhưng đóng vai trò trung tâm trong toàn bộ hệ thống điều khiển – từ đóng ngắt nguồn chính, điều khiển chiều di chuyển đến vận hành hệ thống nâng hạ. Khi một rơ le trong mạch gặp sự cố, xe nâng có thể mất phản ứng hoàn toàn hoặc hoạt động chập chờn, gây gián đoạn nghiêm trọng đến tiến độ vận hành kho.
Bài viết dưới đây từ Xe nâng Yale Việt Nam giải thích rơ le xe nâng điện là gì, các loại rơ le phổ biến trong mạch điều khiển, dấu hiệu nhận biết khi rơ le hỏng, nguyên nhân gây hư hỏng và quy trình kiểm tra, thay thế đúng kỹ thuật.
1. Rơ le xe nâng điện là gì và vai trò trong hệ thống điện
Trước khi phân loại các loại rơ le cụ thể, cần hiểu rõ nguyên lý cơ bản và lý do rơ le xe nâng điện xuất hiện với số lượng lớn trong mạch điều khiển của xe.
1.1. Định nghĩa rơ le – công tắc điện điều khiển bằng dòng nhỏ
Rơ le (relay) là công tắc điện được điều khiển gián tiếp bằng một dòng điện nhỏ chạy qua cuộn dây bên trong – khi cuộn dây được cấp điện, lực từ trường tạo ra kéo tiếp điểm đóng lại, cho phép dòng điện lớn hơn chạy qua mạch chính mà không cần công tắc cơ khí chịu tải trực tiếp.
1.2. Vì sao xe nâng điện sử dụng nhiều rơ le trong mạch điều khiển
Xe nâng điện cần đóng ngắt nhiều mạch điện công suất lớn (mô tơ di chuyển, mô tơ bơm thủy lực, nguồn chính).
Dùng rơ le xe nâng điện cho phép Controller (bo mạch điều khiển công suất nhỏ) điều khiển gián tiếp các mạch công suất lớn này một cách an toàn và bền bỉ hơn nhiều so với công tắc cơ khí trực tiếp.
2. Các loại rơ le phổ biến trên xe nâng điện
Bốn loại rơ le xe nâng điện dưới đây đảm nhiệm các chức năng khác nhau trong hệ thống điều khiển tổng thể của xe.

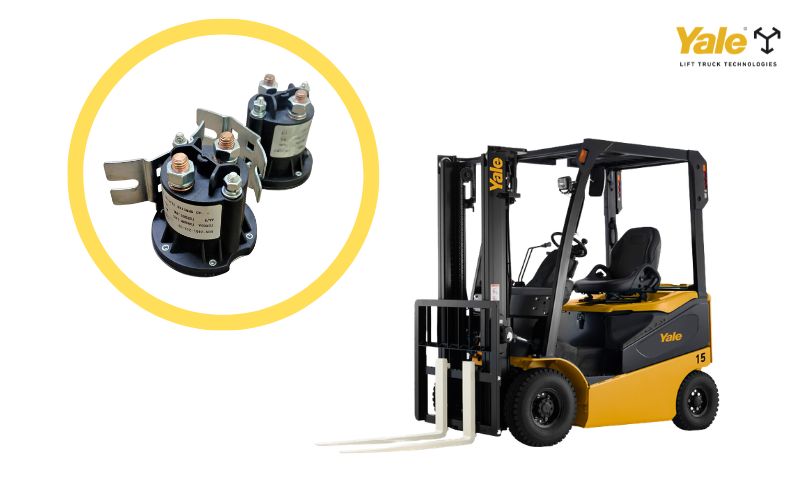

2.1. Rơ le chính (main contactor) – đóng ngắt nguồn chính từ bình điện
Rơ le chính (main contactor) là công tắc lớn nhất trong hệ thống, đóng ngắt toàn bộ nguồn điện từ bình đến các mạch còn lại. Đây là rơ le xe nâng điện đầu tiên hoạt động khi bật chìa khóa và là linh kiện chịu dòng điện lớn nhất trong toàn hệ thống.
2.2. Rơ le tiến/lùi (direction relay) – điều khiển chiều di chuyển
Rơ le tiến/lùi đảo chiều dòng điện cấp cho mô tơ di chuyển, quyết định xe chạy tiến hay lùi theo lựa chọn của tài xế trên cần điều khiển – đây là một trong những rơ le hoạt động thường xuyên nhất trong ca vận hành.
2.3. Rơ le nâng hạ – điều khiển motor bơm thủy lực
Rơ le nâng hạ đóng ngắt nguồn cấp cho mô tơ bơm thủy lực khi nâng và kích hoạt cuộn van điện từ hạ càng. Đây là rơ le xe nâng điện quan trọng cho chức năng nâng hạ – hỏng rơ le này khiến xe mất khả năng nâng tải dù mọi hệ thống khác vẫn hoạt động bình thường.
2.4. Rơ le còi, đèn cảnh báo và các mạch phụ trợ khác
Ngoài ba loại chính trên, xe nâng điện còn có các rơ le phụ trợ điều khiển còi, đèn cảnh báo, đèn làm việc và các thiết bị an toàn khác – dù công suất nhỏ hơn nhưng vẫn quan trọng cho an toàn vận hành tổng thể.
3. Dấu hiệu nhận biết rơ le xe nâng điện bị hỏng
Ba dấu hiệu dưới đây giúp kỹ thuật viên khoanh vùng nhanh khi nghi ngờ rơ le xe nâng điện gặp sự cố trong quá trình vận hành.
3.1. Xe không có phản ứng khi bật chìa khóa dù bình điện còn đủ điện
Nếu đã kiểm tra bình điện đủ dung lượng nhưng xe không có phản ứng khi bật chìa khóa (taplo không sáng, không có tiếng động), nguyên nhân thường nằm ở rơ le chính không đóng mạch, có thể do cuộn dây đứt hoặc tiếp điểm cháy hỏng.
3.2. Nghe tiếng “tách” của rơ le nhưng xe không hoạt động – tiếp điểm rơ le cháy rỗ
Nghe được tiếng tách đặc trưng khi bật chìa khóa (cuộn dây rơ le vẫn hút được) nhưng xe không hoạt động cho thấy cuộn dây rơ le còn tốt nhưng tiếp điểm đã cháy rỗ, không còn dẫn điện dù đã đóng mạch cơ học.
3.3. Xe hoạt động chập chờn, mất nguồn đột ngột khi đang vận hành
Nếu xe đang chạy bình thường rồi đột ngột mất nguồn hoặc hoạt động chập chờn (lúc có lúc không), nguyên nhân có thể là rơ le xe nâng điện có tiếp điểm lỏng hoặc oxy hóa, gây tiếp xúc không ổn định dưới tác động rung lắc khi vận hành.
4. Nguyên nhân khiến rơ le xe nâng điện hư hỏng
Ba nguyên nhân dưới đây là lý do phổ biến nhất khiến rơ le xe nâng điện xuống cấp và hỏng theo thời gian.
4.1. Tiếp điểm bị cháy rỗ do đóng ngắt dòng lớn liên tục trong thời gian dài
Mỗi lần đóng ngắt, tia lửa điện nhỏ (arc) xuất hiện tại tiếp điểm gây ăn mòn dần bề mặt kim loại – sau hàng chục nghìn chu kỳ đóng ngắt, tiếp điểm bị cháy rỗ và mất khả năng dẫn điện ổn định, đặc biệt với rơ le chính chịu dòng điện lớn nhất.
4.2. Cuộn dây rơ le bị chập hoặc đứt do quá nhiệt
Vận hành liên tục trong môi trường nhiệt độ cao hoặc rơ le bị quá tải dòng điện khiến cuộn dây bên trong rơ le xe nâng điện nóng quá mức, có thể gây chập vòng dây hoặc bị đứt hỏng – khi đó rơ le mất khả năng hút tiếp điểm dù có cấp điện điều khiển.
4.3. Độ ẩm, bụi bẩn xâm nhập gây oxy hóa tiếp điểm
Môi trường kho ẩm cao hoặc nhiều bụi khiến hơi ẩm và bụi bẩn xâm nhập vào bên trong rơ le, gây oxy hóa bề mặt tiếp điểm – lớp oxy hóa này cản trở dòng điện dẫn qua, gây tiếp xúc kém hoặc chập chờn.
5. Cách kiểm tra và thay thế rơ le xe nâng điện
Ba bước dưới đây là quy trình chuẩn để kiểm tra và thay thế rơ le xe nâng điện đúng kỹ thuật, cần dụng cụ đo cơ bản mà đội kỹ thuật nhà máy có thể thực hiện.
5.1. Bước 1: Dùng đồng hồ vạn năng đo thông mạch cuộn dây rơ le
Ngắt toàn bộ nguồn điện của xe, tháo rơ le nghi ngờ ra khỏi mạch, dùng đồng hồ vạn năng (VOM) ở chế độ đo điện trở để kiểm tra thông mạch cuộn dây – cuộn dây tốt sẽ hiển thị giá trị điện trở nhất định, cuộn dây đứt sẽ hiển thị vô cực (OL).
5.2. Bước 2: Kiểm tra tiếp điểm – cháy rỗ, biến dạng cần thay ngay
Quan sát trực quan bề mặt tiếp điểm của rơ le xe nâng điện – nếu thấy vết cháy đen, rỗ hoặc biến dạng bất thường, rơ le cần thay ngay dù cuộn dây vẫn còn tốt, vì tiếp điểm hỏng sẽ gây tiếp xúc kém hoặc mất điện hoàn toàn.
5.3. Bước 3: Thay rơ le đúng thông số dòng điện và điện áp theo khuyến nghị hãng
Chọn rơ le thay thế đúng thông số điện áp cuộn dây (thường 24V, 48V hoặc 72V tùy hệ điện xe) và dòng điện định mức tiếp điểm theo khuyến nghị trong Service Manual – dùng sai thông số có thể gây cháy rơ le mới ngay khi lắp hoặc không đủ khả năng đóng ngắt dòng điện thực tế.
6. Phụ tùng xe nâng điện chính hãng tại Xe nâng Yale Việt Nam
Thay thế rơ le xe nâng điện đúng thông số kỹ thuật quyết định độ bền và an toàn của hệ thống điều khiển toàn xe.
Tại Xe nâng Yale Việt Nam, dịch vụ phụ tùng điện xe nâng bao gồm:
- Rơ le và contactor chính hãng: đúng thông số điện áp, dòng điện tương thích từng model xe Yale
- Chẩn đoán bằng thiết bị chuyên dụng: hỗ trợ phát hiện nhanh và đúng rơ le lỗi trong hệ thống điều khiển phức tạp
- Dịch vụ thay thế tại chỗ: đội kỹ thuật mang phụ tùng đến kho khách hàng, giảm thiểu downtime
- Bảo trì phòng ngừa định kỳ: kiểm tra tiếp điểm và cuộn dây rơ le theo lịch bảo dưỡng, phát hiện sớm dấu hiệu hao mòn
7. Kết luận
Rơ le xe nâng điện đóng vai trò trung tâm trong hệ thống điều khiển – từ đóng ngắt nguồn chính đến điều khiển chiều di chuyển và nâng hạ. Nhận biết sớm 3 dấu hiệu bất thường (mất phản ứng, tiếng tách nhưng không hoạt động, chập chờn) giúp khoanh vùng nhanh và xử lý kịp thời.
Xe nâng Yale Việt Nam sẵn sàng hỗ trợ kiểm tra và thay thế rơ le xe nâng điện chính hãng. Liên hệ hotline 0896.461.728 hoặc truy cập yale.com.vn để được hỗ trợ.
