Hệ thống khung gầm xe nâng là kết cấu nền tảng chịu toàn bộ tải trọng và lực vận hành của xe – từ trọng lượng bản thân, đối trọng đến tải hàng hóa khi nâng ở độ cao lớn. Dù ít được chú ý như càng nâng hay hệ thống thủy lực, khung gầm xuống cấp có thể gây mất ổn định nghiêm trọng, ảnh hưởng trực tiếp đến an toàn vận hành trong suốt vòng đời sử dụng xe.
Bài viết dưới đây từ Xe nâng Yale Việt Nam giải thích hệ thống khung gầm xe nâng là gì, cấu tạo chi tiết, vai trò trong việc đảm bảo ổn định, dấu hiệu nhận biết khi gặp vấn đề, nguyên nhân xuống cấp và cách kiểm tra bảo trì định kỳ.
1. Hệ thống khung gầm xe nâng là gì và vai trò trong kết cấu tổng thể
Trước khi tìm hiểu cấu tạo chi tiết, cần phân biệt rõ hệ thống khung gầm xe nâng với các bộ phận kết cấu khác dễ gây nhầm lẫn.
1.1. Định nghĩa khung gầm (chassis) – bộ khung chịu toàn bộ tải trọng và lực vận hành
Khung gầm (chassis) là bộ khung thép chính tạo nên nền tảng kết cấu của toàn bộ xe nâng – nơi gắn kết động cơ hoặc mô tơ, đối trọng, hệ thống bánh xe, cabin và trụ nâng. Đây là bộ phận chịu toàn bộ trọng lượng xe cộng với tải hàng hóa truyền qua trong suốt quá trình vận hành.
1.2. Khung gầm khác gì so với khung nâng (mast) – hai bộ phận dễ nhầm lẫn
Nhiều người nhầm lẫn giữa khung gầm (chassis) và khung nâng (mast).
Hệ thống khung gầm xe nâng là phần thân xe nằm ngang chịu tải trọng tổng thể, trong khi khung nâng (mast) là trụ đứng thẳng phía trước chuyên trách nâng hạ càng lên xuống. Hai bộ phận này kết nối với nhau nhưng đảm nhiệm chức năng hoàn toàn khác biệt.
2. Cấu tạo hệ thống khung gầm xe nâng
Ba thành phần dưới đây tạo nên cấu trúc cơ bản của hệ thống khung gầm xe nâng hiện đại trên các dòng xe đối trọng.
2.1. Khung chính bằng thép chịu lực – nơi gắn động cơ, đối trọng và cabin
Khung chính của hệ thống khung gầm xe nâng được chế tạo từ thép tấm dày hàn ghép hoặc đúc nguyên khối, tạo thành bộ khung cứng vững – đây là nơi lắp đặt động cơ hoặc mô tơ điện, khối đối trọng phía sau và cabin điều khiển phía trên.
2.2. Điểm gắn trục bánh trước và trục lái sau
Khung gầm tích hợp các điểm gắn cố định cho trục bánh trước (chịu tải chính khi mang hàng) và trục lái sau (điều khiển hướng di chuyển) – độ chính xác của các điểm gắn này quyết định trực tiếp khả năng vận hành ổn định và chính xác của xe.
2.3. Vị trí lắp đối trọng (counterweight) – ảnh hưởng trực tiếp đến độ ổn định xe
Đối trọng lắp phía sau hệ thống khung gầm xe nâng tạo lực cân bằng chống lại mô-men lật khi xe nâng tải phía trước – vị trí và trọng lượng đối trọng được tính toán chính xác theo thiết kế để đảm bảo xe không bị lật khi mang tải định mức.
3. Vai trò của khung gầm trong việc đảm bảo ổn định khi vận hành
Hai chức năng dưới đây là giá trị cốt lõi mà hệ thống khung gầm xe nâng mang lại cho toàn bộ quá trình vận hành.
3.1. Phân bổ tải trọng đều giữa trục trước và trục sau khi mang hàng
Khung gầm thiết kế để phân bổ trọng lượng hợp lý giữa trục trước (chịu tải hàng hóa) và trục sau (chịu đối trọng), duy trì tỷ lệ phân bổ tải theo đúng tính toán của nhà sản xuất – đảm bảo xe không bị nghiêng lệch hoặc mất cân bằng khi vận hành.
3.2. Chịu lực xoắn khi xe vào cua có tải ở độ cao lớn
Khi xe vào cua với tải nâng ở độ cao lớn, hệ thống khung gầm xe nâng phải chịu lực xoắn (torsional stress) đáng kể từ sự kết hợp giữa trọng lượng tải, lực ly tâm và độ cao trọng tâm – độ cứng vững của khung quyết định xe có duy trì ổn định trong tình huống này hay không.
4. Dấu hiệu nhận biết khung gầm xe nâng gặp vấn đề
Ba dấu hiệu dưới đây giúp phát hiện sớm hệ thống khung gầm xe nâng xuống cấp trước khi ảnh hưởng nghiêm trọng đến an toàn vận hành.
4.1. Vết nứt, gỉ sét tại các mối hàn chịu lực chính
Kiểm tra trực quan định kỳ các mối hàn tại điểm gắn trục bánh, điểm gắn đối trọng và điểm nối khung nâng – vết nứt dù nhỏ tại các vị trí này là dấu hiệu cảnh báo nghiêm trọng cần xử lý ngay, vì đây là các điểm chịu ứng suất tập trung cao.
4.2. Xe rung lắc bất thường không rõ nguyên nhân dù các bộ phận khác bình thường
Nếu đã kiểm tra lốp, hệ thống treo và các bộ phận cơ khí khác đều bình thường nhưng xe vẫn rung lắc bất thường khi vận hành, nguyên nhân có thể nằm ở hệ thống khung gầm xe nâng bị biến dạng nhẹ hoặc mối hàn đã suy yếu, gây mất độ cứng vững tổng thể.
4.3. Biến dạng khung nhận thấy khi so sánh hai bên trái phải không đối xứng
So sánh trực quan hai bên trái và phải của khung gầm – nếu phát hiện sự không đối xứng rõ rệt (một bên cao hơn, lệch hơn bên kia), đây là dấu hiệu khung đã bị biến dạng do va chạm hoặc quá tải kéo dài, cần kiểm định chuyên sâu ngay.
5. Nguyên nhân khiến khung gầm xe nâng xuống cấp
Ba nguyên nhân dưới đây là lý do phổ biến khiến hệ thống khung gầm xe nâng suy yếu theo thời gian vận hành.
5.1. Va đập mạnh khi vận hành sai kỹ thuật hoặc tai nạn
Va chạm với kệ hàng, tường hoặc phương tiện khác trong quá trình vận hành sai kỹ thuật tạo lực tác động đột ngột lên khung gầm – có thể gây nứt vi mô tại các mối hàn hoặc biến dạng cục bộ không phát hiện được ngay bằng mắt thường.
5.2. Ăn mòn do môi trường ẩm ướt, hóa chất trong thời gian dài
Vận hành trong môi trường ẩm ướt, gần biển hoặc tiếp xúc hóa chất ăn mòn khiến hệ thống khung gầm xe nâng bị gỉ sét dần từ bên trong – đặc biệt nguy hiểm tại các khe hở và mối hàn nơi khó phát hiện gỉ sét sớm bằng quan sát thông thường.
5.3. Vận hành quá tải trọng thiết kế liên tục
Thường xuyên nâng tải vượt quá tải trọng định mức của xe tạo ứng suất vượt ngưỡng thiết kế lên toàn bộ khung gầm – tích lũy mỏi kim loại theo thời gian, rút ngắn đáng kể tuổi thọ kết cấu so với vận hành đúng tải trọng khuyến nghị.
6. Kiểm tra và bảo trì khung gầm xe nâng định kỳ
Hai biện pháp dưới đây giúp phát hiện sớm và ngăn ngừa hệ thống khung gầm xe nâng xuống cấp nghiêm trọng.

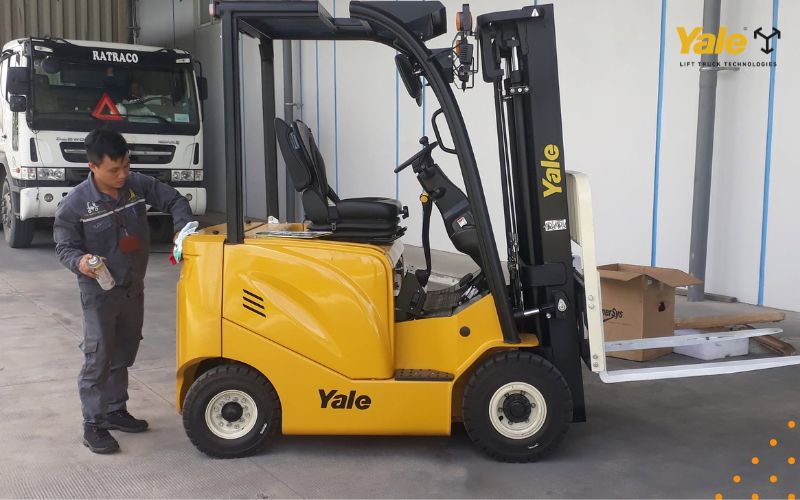

6.1. Kiểm tra vết nứt, gỉ sét tại các mối hàn trước khi vào ca
Đưa việc kiểm tra trực quan khung gầm vào pre-shift inspection (kiểm tra trước ca) – đặc biệt chú ý các mối hàn tại điểm gắn trục bánh, đối trọng và khung nâng, nơi chịu ứng suất tập trung cao trong quá trình vận hành.
6.2. Kiểm định kết cấu khung theo chu kỳ kiểm định kỹ thuật an toàn bắt buộc
Theo quy định QCVN 25:2015/BLĐTBXH, xe nâng cần kiểm định định kỳ bởi đơn vị có thẩm quyền – kiểm tra kết cấu hệ thống khung gầm xe nâng là hạng mục bắt buộc trong quy trình kiểm định, đảm bảo khung vẫn đạt chuẩn an toàn kỹ thuật trước khi tiếp tục vận hành.
7. Dịch vụ bảo dưỡng xe nâng uy tín từ Xe nâng Yale Việt Nam
Kiểm tra và bảo trì hệ thống khung gầm xe nâng đòi hỏi kinh nghiệm chuyên môn để phát hiện sớm các dấu hiệu xuống cấp mà mắt thường khó nhận biết.
Tại Xe nâng Yale Việt Nam, dịch vụ bảo dưỡng khung gầm bao gồm:
- Kiểm tra kết cấu định kỳ: đánh giá mối hàn, vết nứt và biến dạng theo lịch bảo dưỡng
- Hỗ trợ kiểm định kỹ thuật an toàn: phối hợp đơn vị kiểm định đảm bảo khung đạt chuẩn theo quy định
- Tư vấn tải trọng vận hành đúng chuẩn: tránh quá tải gây xuống cấp khung sớm
- Sửa chữa và gia cố kết cấu: xử lý kịp thời khi phát hiện dấu hiệu hư hỏng sớm
8. Kết luận
Hệ thống khung gầm xe nâng là nền tảng chịu lực quan trọng của toàn bộ xe – xuống cấp gây ra 3 dấu hiệu chính: nứt gỉ tại mối hàn, rung lắc bất thường và biến dạng không đối xứng.
Nguyên nhân phổ biến là va đập, ăn mòn hoặc quá tải kéo dài – kiểm tra định kỳ trước ca và tuân thủ kiểm định kỹ thuật an toàn giúp phát hiện sớm và duy trì độ bền lâu dài.
Xe nâng Yale Việt Nam sẵn sàng hỗ trợ kiểm tra và bảo dưỡng hệ thống khung gầm xe nâng chuyên nghiệp. Liên hệ hotline 0896.461.728 hoặc truy cập yale.com.vn để được hỗ trợ.
