Cách kiểm tra độ mòn của càng xe nâng đúng chuẩn

Càng xe nâng (forks) là bộ phận tiếp xúc trực tiếp với tải trọng hàng ngày – chịu mài mòn, va đập và uốn liên tục trong suốt vòng đời sử dụng.

Khi độ mòn càng xe nâng vượt ngưỡng cho phép mà vẫn tiếp tục vận hành, nguy cơ gãy càng giữa chừng khi mang tải là rất cao – gây rơi hàng, hư hỏng tài sản và tai nạn lao động nghiêm trọng.

Bài viết dưới đây từ Xe nâng Yale Việt Nam hướng dẫn chi tiết cách kiểm tra độ mòn của càng xe nâng theo đúng tiêu chuẩn ISO 5057 và ASME/ITSDF B56.1, bao gồm cấu tạo càng, dụng cụ cần thiết, quy trình 6 bước và ngưỡng loại bỏ bắt buộc.

1. Vì sao phải kiểm tra độ mòn càng xe nâng? Hậu quả khi vận hành với càng mòn vượt mức

Nhiều doanh nghiệp chỉ kiểm tra càng khi thấy biến dạng rõ bằng mắt thường – nhưng thực tế, càng mòn từ bên trong (giảm chiều dày) nguy hiểm hơn nhiều vì không nhận biết được cho đến khi gãy. Hiểu rõ hậu quả giúp doanh nghiệp ưu tiên kiểm tra độ mòn càng xe nâng đúng lịch trình.

Theo tiêu chuẩn ISO 5057 (tiêu chuẩn quốc tế về kiểm tra và loại bỏ càng xe nâng), càng phải được loại bỏ khi chiều dày tại bất kỳ điểm nào giảm 10% so với chiều dày ban đầu. Đây là ngưỡng an toàn – vượt qua ngưỡng này, khả năng chịu tải của càng giảm không tuyến tính và nguy cơ gãy tăng đột biến.

Hậu quả cụ thể khi vận hành với càng mòn vượt mức:

• Gãy càng khi mang tải: tải rơi đột ngột từ chiều cao, gây nguy hiểm cho người xung quanh và hư hỏng hàng hóa. Theo OSHA 1910.178, đây là tai nạn nghiêm trọng cần báo cáo
• Giảm tải trọng cho phép thực tế: càng mòn 10% giảm khả năng chịu tải ước tính 20% do ứng suất tập trung tại điểm mòn. Nameplate ghi 2.5 tấn nhưng càng mòn chỉ an toàn ở 2 tấn
• Tải lệch, mất cân bằng: hai càng mòn không đều khiến pallet bị nghiêng khi nâng, dễ trượt rơi sang bên
• Vi phạm quy chuẩn kiểm định: theo QCVN 25:2015/BLĐTBXH, xe nâng không đạt kiểm định an toàn (bao gồm kiểm tra càng) không được phép vận hành

Chi phí thay càng mới: 5-15 triệu đồng/cặp tùy kích thước. Thiệt hại do tai nạn gãy càng (bồi thường, ngưng trệ sản xuất) thường tốn kém gấp nhiều lần chi phí thay mới

2. Cấu tạo càng xe nâng và các điểm dễ mòn

Hiểu rõ cấu tạo và vị trí chịu lực của càng giúp kỹ thuật viên biết chính xác cần đo đạc ở đâu khi thực hiện cách kiểm tra độ mòn của càng xe nâng.

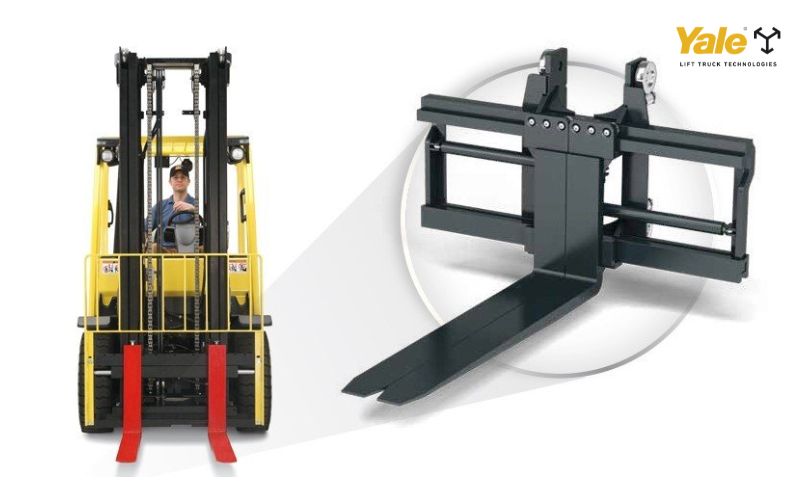

2.1. Các bộ phận: gót càng, lưỡi càng, móc treo

Mỗi càng xe nâng (fork) gồm 3 bộ phận chính:

• Gót càng (heel): phần uốn cong 90 độ nối giữa phần thẳng đứng (gắn vào mast) và phần nằm ngang (đỡ tải). Đây là vùng tập trung ứng suất uốn lớn trên toàn bộ càng
• Lưỡi càng (blade): phần nằm ngang tiếp xúc trực tiếp với pallet và mặt sàn. Mặt trên chịu tải hàng hóa, mặt dưới mài mòn do ma sát với sàn kho khi luồn vào pallet
• Móc treo (mounting hook/bracket): phần gắn càng vào carriage (khung gắn càng) trên mast. Gồm móc trên, móc dưới và chốt khóa an toàn (locking pin) ngăn càng tuột ra ngoài ý muốn

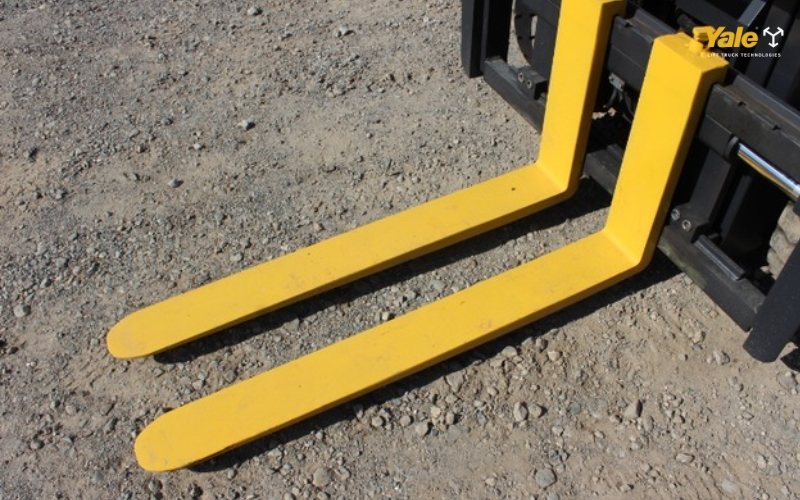

2.2. Vị trí mòn nhanh: gót và 2/3 đầu càng

Hai vùng chịu mài mòn nhanh cần ưu tiên kiểm tra:

• Gót càng: chịu ứng suất uốn lớn nhất khi nâng tải – đặc biệt khi tải đặt gần đầu càng (xa trọng tâm). Mòn tại gót làm giảm khả năng chịu lực của toàn bộ càng
• 2/3 phía trước lưỡi càng: mặt dưới ma sát trực tiếp với sàn bê tông, sàn kim loại hoặc thanh pallet khi luồn/rút. Vận hành trên sàn gồ ghề hoặc kéo rê càng trên sàn (thay vì nâng rồi di chuyển) gây mòn nhanh gấp 2-3 lần bình thường

Kỹ thuật viên cần đo chiều dày tại cả hai vùng này – không chỉ đo tại 1 điểm duy nhất.

2.3. Các loại hư hỏng phổ biến: mòn, nứt, cong, xoắn

Ngoài mòn chiều dày, càng xe nâng còn gặp 3 loại hư hỏng khác cần kiểm tra đồng thời:

• Nứt (crack): thường xuất hiện tại gót càng hoặc mối hàn giữa móc treo và thân càng. Vết nứt nhỏ khó thấy bằng mắt thường – cần dùng bột talc hoặc đèn UV để phát hiện
• Cong (bending): càng bị cong lên hoặc cong xuống do vận hành quá tải kéo dài. Đặt càng trên mặt phẳng – nếu đầu càng vênh lên hoặc hõm xuống quá 5 mm/mét chiều dài, càng bị cong
• Xoắn (twisting): hai càng không song song khi nhìn từ phía trước, hoặc một càng cao hơn càng kia khi gắn vào mast. Xoắn gây lệch tải, pallet nghiêng khi nâng

Theo ISO 5057, bất kỳ loại hư hỏng nào (mòn, nứt, cong, xoắn) đều là lý do loại bỏ càng – không chỉ riêng mòn chiều dày. Cách kiểm tra độ mòn của càng xe nâng đúng chuẩn phải bao gồm kiểm tra cả 4 loại hư hỏng này.

3. Dụng cụ cần thiết để kiểm tra

Kiểm tra càng xe nâng đúng chuẩn đòi hỏi một số dụng cụ đo lường cơ bản mà bất kỳ đội kỹ thuật nhà máy nào cũng nên trang bị.

3.1. Thước cặp (caliper) – đo chiều dày

Thước cặp (vernier caliper) là dụng cụ bắt buộc để đo chính xác chiều dày càng tại các điểm mòn. Yêu cầu kỹ thuật:

• Dải đo: 0-150 mm hoặc 0-200 mm (đủ cho hầu hết càng xe nâng)
• Độ chính xác: tối thiểu 0.02 mm (loại cơ) hoặc 0.01 mm (loại điện tử)
• Hiệu chuẩn: ít nhất 1 lần/năm để đảm bảo kết quả đo đáng tin cậy

Đo tại 3 điểm: gót càng, giữa lưỡi càng và đầu càng. So sánh với chiều dày gốc ghi trong datasheet hoặc đo tại vị trí không mòn (gần móc treo) để xác định phần trăm mòn.

3.2. Thước đo góc – kiểm tra góc vuông gót/lưỡi

Gót càng thiết kế với góc 90 độ giữa phần thẳng đứng và phần nằm ngang. Khi vận hành lâu dài chịu tải nặng, góc này có thể mở rộng (biến dạng) vượt quá 93 độ – dấu hiệu càng đã bị mỏi kim loại.

Thước đo góc (protractor hoặc digital angle finder) dùng để đo chính xác góc gót càng. Theo ISO 5057, càng phải loại bỏ nếu góc gót vượt quá 93 độ (mở hơn 3 độ so với thiết kế).

3.3. Bột talc hoặc đèn UV – phát hiện vết nứt nhỏ

Vết nứt mờ (hairline crack) tại gót càng hoặc mối hàn móc treo rất khó phát hiện bằng mắt thường. Hai phương pháp đơn giản cho kỹ thuật viên nhà máy:

• Bột talc (dry powder method): rắc bột trắng lên vùng nghi nứt, gõ nhẹ bằng búa cao su. Bột lọt vào vết nứt tạo đường trắng nổi bật trên nền thép sẫm
• Đèn UV kết hợp chất phát quang: phun chất phát quang lên bề mặt càng, lau sạch bề mặt rồi chiếu đèn UV. Chất còn lại trong vết nứt phát sáng rõ ràng dưới tia UV

Nếu doanh nghiệp không có dụng cụ trên, phương pháp kiểm tra bằng chất thẩm thấu (penetrant testing – PT) do đơn vị kiểm định chuyên nghiệp thực hiện là lựa chọn mang lại độ tin cậy cao.

3.4. Sổ ghi nhận kết quả và hồ sơ kiểm định

Mỗi lần kiểm tra càng cần được ghi nhận vào hồ sơ bao gồm:

• Ngày kiểm tra và hour meter xe: để theo dõi tốc độ mòn theo thời gian vận hành
• Chiều dày đo được tại 3 điểm: gót, giữa và đầu càng – ghi cả hai càng trái/phải
• Góc gót càng: so sánh với kết quả lần trước để phát hiện biến dạng tiến triển
• Kết quả kiểm tra nứt: có/không, vị trí nếu phát hiện

Hồ sơ này là tài liệu bắt buộc khi đơn vị kiểm định đến kiểm tra xe nâng theo QCVN 25:2015/BLĐTBXH. Xe không có hồ sơ kiểm tra càng có thể bị từ chối cấp giấy kiểm định.

4. Quy trình kiểm tra càng xe nâng – 6 bước chuẩn

Quy trình dưới đây tuân thủ ISO 5057 và ASME/ITSDF B56.1 – áp dụng cho mọi loại xe nâng đối trọng. Đây là cách kiểm tra độ mòn của càng xe nâng mà đội kỹ thuật nhà máy cần thực hiện ít nhất mỗi 12 tháng hoặc mỗi 2.000 giờ vận hành.

4.1. Bước 1: Vệ sinh càng sạch dầu mỡ, bụi

Mọi đo đạc và kiểm tra trực quan chỉ chính xác khi bề mặt càng sạch. Dầu mỡ, bụi bám và gỉ sét che khuất vết nứt, vết mòn và biến dạng.

Dùng dung dịch tẩy dầu mỡ (degreaser) phun lên toàn bộ bề mặt càng, chờ 5 phút rồi rửa bằng nước áp lực hoặc lau bằng giẻ sạch. Đặc biệt chú ý vệ sinh kỹ vùng gót càng và mối hàn – hai vị trí thường bị bám dầu dày nhất.

4.2. Bước 2: Kiểm tra trực quan – nứt, cong, biến dạng

Sau khi vệ sinh, kiểm tra bằng mắt toàn bộ bề mặt càng dưới ánh sáng đủ. Đây là bước sàng lọc nhanh trước khi đo đạc chi tiết trong cách kiểm tra độ mòn của càng xe nâng.

Các hạng mục kiểm tra trực quan:

• Vết nứt: tập trung tại gót càng, mối hàn móc treo và mặt trên lưỡi càng (nơi pallet tì lên)
• Cong dọc: đặt càng trên mặt phẳng (sàn nhà) – đầu càng phải tiếp xúc mặt sàn hoặc vênh không quá 5 mm/mét chiều dài
• Cong ngang: nhìn từ phía trước (khi càng gắn trên xe) – hai càng phải song song, khoảng cách đều từ đầu đến cuối
• Mài mòn mặt dưới: lưỡi càng có vùng sáng bóng (thép lộ ra) ở mặt dưới là dấu hiệu mòn đáng kể

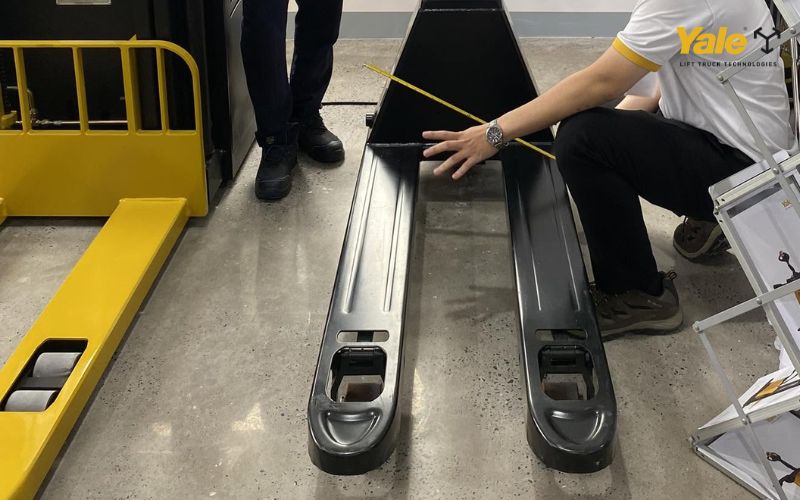

4.3. Bước 3: Đo chiều dày tại điểm mòn nhất bằng caliper

Đây là bước quan trọng và là cơ sở để quyết định tiếp tục sử dụng hay loại bỏ càng.

Cách đo:

• Xác định điểm mòn nhất: thường là mặt dưới lưỡi càng cách gót 50-100 mm và đầu càng. Điểm mòn nhất thường sáng bóng hoặc có vết mài mòn rõ ràng
• Đặt thước cặp vuông góc: đo chiều dày lưỡi càng tại điểm mòn nhất, ghi lại giá trị (mm)
• Đo chiều dày gốc: Đo tại phần thân đứng của càng (shank/upright) ở vị trí trên gót uốn, vì đây là phần giữ nguyên kích thước phôi ban đầu của nhà sản xuất.

Ngưỡng loại bỏ: nếu chiều dày tại điểm mòn nhất giảm 10% so với chiều dày gốc, càng phải loại bỏ theo ISO 5057.

Ví dụ cụ thể: càng có chiều dày gốc 40 mm. Ngưỡng loại bỏ = 40 mm x 90% = 36 mm. Nếu đo được 35.5 mm tại bất kỳ điểm nào, càng phải thay mới.

Bảng tra nhanh ngưỡng loại bỏ càng theo chiều dày gốc – luôn đối chiếu với datasheet model cụ thể.

4.4. Bước 4: Kiểm tra góc gót càng (phải nhỏ hơn hoặc bằng 93 độ)

Góc gót càng là góc giữa phần thẳng đứng và phần nằm ngang, thiết kế ban đầu 90 độ.

Cách đo: đặt thước đo góc (hoặc ứng dụng đo góc trên điện thoại) tại mặt trong của gót càng. Đọc giá trị góc.

• Dưới 90 độ: càng bị ép (gót khép lại) – ít gặp, thường do va chạm
• 90-93 độ: trong ngưỡng cho phép, tiếp tục sử dụng
• Trên 93 độ: loại bỏ theo ISO 5057 – gót mở rộng do mỏi kim loại, khả năng chịu tải giảm nghiêm trọng

Góc mở quá 93 độ khiến tải trượt về phía đầu càng khi nâng, pallet không tì đều lên lưỡi càng – nguy cơ trượt rơi tải.

4.5. Bước 5: Kiểm tra móc treo, chốt khóa

Móc treo (mounting hook) và chốt khóa (locking pin) giữ càng cố định trên carriage. Nếu hỏng, càng có thể tuột ra khỏi xe khi di chuyển hoặc nâng tải.

Các hạng mục kiểm tra:

• Móc treo: kiểm tra nứt tại mối hàn nối móc với thân càng. Kiểm tra biến dạng – móc phải ôm khít vào thanh ngang carriage, không lỏng lẻo
• Chốt khóa: phải khớp hoàn toàn vào lỗ khóa trên carriage. Chốt mòn, cong hoặc mất lò xo giữ cần thay ngay
• Khả năng trượt: càng phải trượt sang trái/phải trên carriage mượt mà khi nhấc chốt khóa. Nếu kẹt hoặc khó trượt, kiểm tra mặt tiếp xúc giữa móc và thanh ngang

4.6. Bước 6: Ghi nhận kết quả vào hồ sơ kiểm định

Sau khi hoàn thành 5 bước trên, ghi nhận toàn bộ kết quả vào biểu mẫu kiểm tra càng xe nâng. Đây là bước cuối cùng trong cách kiểm tra độ mòn của càng xe nâng nhưng không kém phần quan trọng – hồ sơ là bằng chứng tuân thủ cho các đợt kiểm định và audit an toàn.

Nội dung ghi nhận tối thiểu:

• Thông tin xe: model, số seri, hour meter tại thời điểm kiểm tra
• Kết quả đo chiều dày: 3 điểm x 2 càng = 6 giá trị, kèm kết luận đạt/không đạt
• Góc gót càng: giá trị đo 2 càng, kèm kết luận
• Kiểm tra nứt: phương pháp sử dụng (bột talc/đèn UV/PT), kết quả
• Kết luận và kiến nghị: tiếp tục sử dụng, theo dõi (mòn gần ngưỡng), hoặc loại bỏ

Lưu trữ hồ sơ tối thiểu 3 năm theo yêu cầu của cơ quan kiểm định an toàn.

5. Dịch vụ sửa chữa và thay thế phụ tùng xe nâng chuyên nghiệp từ Xe nâng Yale Việt Nam

Khi kết quả kiểm tra cho thấy càng cần loại bỏ hoặc doanh nghiệp cần hỗ trợ kiểm tra chuyên sâu bằng phương pháp penetrant testing, Xe nâng Yale Việt Nam cung cấp dịch vụ toàn diện.

Tại Xe nâng Yale Việt Nam, dịch vụ kiểm tra và thay càng xe nâng bao gồm:

• Kiểm tra càng chuyên sâu: sử dụng phương pháp penetrant testing (PT) phát hiện vết nứt mờ mà bột talc/đèn UV không thấy, kèm báo cáo kết quả có đóng dấu kỹ thuật
• Thay càng chính hãng Yale: đúng chiều dày, chiều dài, tải trọng thiết kế và vật liệu thép hợp kim nhiệt luyện – tương thích 100% với từng model xe
• Tư vấn thời điểm thay: dựa trên tốc độ mòn đo được qua các lần kiểm tra – dự đoán thời điểm càng đạt ngưỡng loại bỏ để doanh nghiệp chủ động lên kế hoạch thay thế
• Đào tạo kỹ thuật viên: hướng dẫn đội ngũ nội bộ thực hiện quy trình 6 bước kiểm tra càng đúng chuẩn ISO 5057

6. Kết luận

Cách kiểm tra độ mòn của càng xe nâng đúng chuẩn bao gồm 6 bước: vệ sinh, kiểm tra trực quan, đo chiều dày bằng caliper (ngưỡng loại bỏ 10%), đo góc gót (tối đa 93 độ), kiểm tra móc treo/chốt khóa và ghi nhận hồ sơ. Thực hiện ít nhất mỗi 12 tháng hoặc 2.000 giờ vận hành giúp phát hiện sớm hao mòn trước khi càng đạt ngưỡng nguy hiểm.

Xe nâng Yale Việt Nam sẵn sàng hỗ trợ doanh nghiệp kiểm tra chuyên sâu, thay càng chính hãng và đào tạo kỹ thuật viên nội bộ. Liên hệ hotline 0896.461.728 hoặc truy cập yale.com.vn để được tư vấn chi tiết.
