Phanh điện từ là một trong những hệ thống phanh hiện đại được sử dụng rộng rãi trên xe nâng, đặc biệt ở dòng xe nâng điện. Việc hiểu rõ nguyên lý hoạt động, cấu tạo và các lỗi thường gặp của phanh điện từ giúp doanh nghiệp tối ưu hóa bảo trì và vận hành hiệu quả. Tìm hiểu ngay trong bài viết dưới đây cùng Xe nâng Yale Việt Nam.

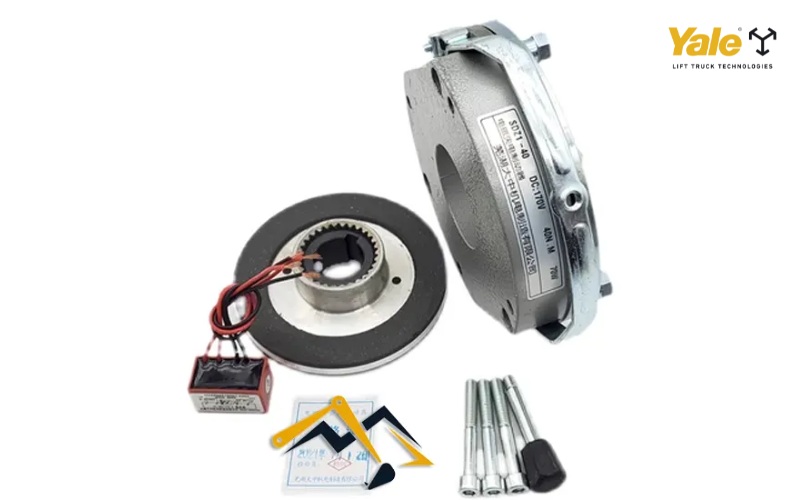

1. Phanh điện từ là gì? Các thành phần chính cấu tạo nên phanh điện từ xe nâng
Phanh điện từ (Electromagnetic Brake) là một loại phanh hoạt động dựa trên nguyên lý cảm ứng điện từ. Khi dòng điện đi qua cuộn dây, từ trường được tạo ra sẽ hút tấm đệm phanh (armature plate) áp sát vào bề mặt ma sát, từ đó tạo ra lực hãm và làm dừng bánh xe hoặc trục quay. Hệ thống phanh điện từ thường được sử dụng trên các xe nâng điện, xe tự hành hoặc các thiết bị cần hãm an toàn khi mất điện, nhờ khả năng phản ứng nhanh, chính xác và ít phụ thuộc vào lực cơ học từ người điều khiển.
Thành phần chính bao gồm:
- Cuộn dây (Coil): Là bộ phận quan trọng tạo ra từ trường khi được cấp điện. Cuộn dây được đặt cố định trong bộ vỏ phanh, thường quấn bằng dây đồng và được bọc cách điện để đảm bảo an toàn khi vận hành.
- Đĩa mã phanh (Armature Plate): Là một tấm kim loại mỏng có khả năng nhiễm từ cao. Khi từ trường sinh ra, đĩa này bị hút mạnh vào mặt ma sát để tạo lực ép, từ đó sinh ra ma sát giúp hãm chuyển động quay.
- Mặt ma sát (Friction Surface): Đây là bề mặt tiếp xúc với đĩa mã phanh, thường làm từ vật liệu chịu nhiệt và mài mòn cao như nhôm hợp kim hoặc vật liệu tổng hợp. Khi bị ép, bề mặt này sinh ra lực ma sát giúp dừng chuyển động của bánh xe hoặc trục quay.
- Lò xo hồi (Return Spring): Sau khi ngắt điện, lò xo hồi sẽ đưa đĩa mã phanh trở lại vị trí ban đầu, giải phóng lực ép để bánh xe quay trở lại bình thường. Bộ phận này đảm bảo phanh chỉ hoạt động khi cần thiết và không bị kẹt sau khi sử dụng.

2. Nguyên lý hoạt động của phanh điện từ
Khi người điều khiển nhả chân ga hoặc kích hoạt hệ thống phanh, một tín hiệu điện từ hệ thống điều khiển sẽ được truyền tới cuộn dây điện từ trong cụm phanh. Khi có dòng điện đi qua, cuộn dây tạo ra một từ trường mạnh, hút đĩa mã phanh (armature plate) áp sát vào mặt ma sát.
Lực hút này tạo ra áp lực lớn giữa bề mặt ma sát và đĩa phanh, sinh ra ma sát đủ để hãm trục quay hoặc bánh xe, làm xe dừng lại hoặc giảm tốc độ một cách an toàn. Quá trình này diễn ra rất nhanh và chính xác, không cần sự can thiệp cơ học trực tiếp từ người vận hành.
Khi ngắt dòng điện (ví dụ khi nhả phanh hoặc xe bắt đầu di chuyển), lò xo hồi sẽ đẩy đĩa mã phanh tách khỏi mặt ma sát, giải phóng lực hãm và cho phép bánh xe quay trở lại bình thường. Nhờ cơ chế này, phanh điện từ hoạt động mượt mà, phản hồi nhanh, rất phù hợp cho xe nâng điện và các thiết bị cần độ an toàn cao.

3. Các loại phanh điện từ xe nâng phổ biến và ứng dụng
Tùy theo nguyên lý hoạt động, kiểu truyền động và loại xe nâng sử dụng, phanh điện từ được chia thành các loại chính dưới đây, mỗi loại mang lại ưu điểm và ứng dụng riêng:
- Phanh điện từ loại âm: Đây là loại phổ biến nhất trên các dòng xe nâng điện. Hệ thống này sử dụng cuộn điện để hút guốc phanh áp sát vào mặt trong của tang trống, tạo ra lực ma sát giúp xe dừng lại. Ưu điểm của loại phanh này là kết cấu gọn, độ bền cao, thường được lắp đặt trong mô-tơ dẫn động để tiết kiệm không gian và tăng hiệu suất hãm.

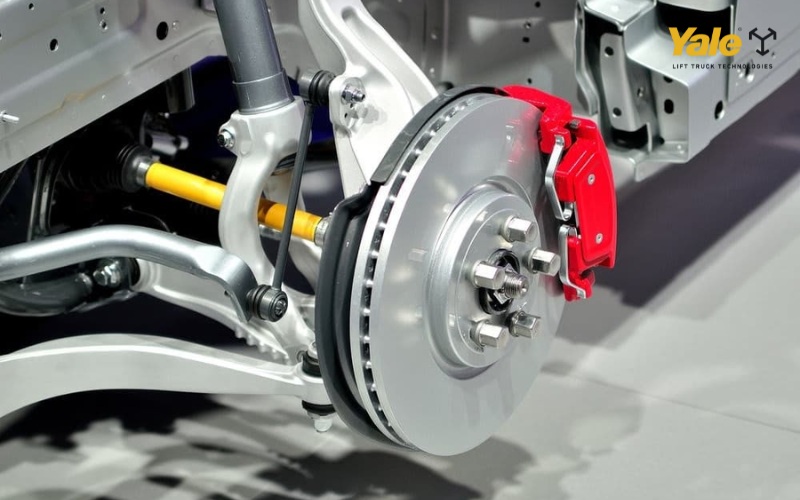

- Phanh điện từ loại đĩa: Phanh loại đĩa hoạt động bằng cách hút đĩa mã phanh (armature disc) áp chặt vào mặt ma sát nằm trên đĩa phanh chính. Cấu trúc mở giúp tản nhiệt tốt hơn, phù hợp với các xe nâng tải trọng lớn hoặc vận hành liên tục trong điều kiện làm việc khắt khe.
- Phanh điện từ hỗ trợ đỗ dốc: Đây là loại phanh an toàn thông minh tích hợp cảm biến nghiêng. Khi xe dừng lại trên địa hình dốc, hệ thống sẽ tự động kích hoạt phanh điện từ, giữ xe cố định. Loại phanh này thường thấy trên xe nâng điện đời mới, đặc biệt phù hợp khi làm việc trong kho bãi có sàn nghiêng hoặc lên xuống container.

4. Phanh tay điện từ có ưu nhược điểm gì so với phanh tang trống?
So với phanh tang trống truyền thống, phanh tay điện từ (electromagnetic parking brake) là lựa chọn hiện đại hơn, đặc biệt phổ biến trên xe nâng điện đời mới. Hệ thống này sử dụng lực hút điện từ để hãm hoặc giữ xe cố định khi dừng lại, thay vì cần lực cơ học từ người điều khiển.
Ưu điểm:
- Tự động và chính xác: phanh điện từ thường được tích hợp với bộ điều khiển trung tâm (ECU), giúp hệ thống phanh tự động kích hoạt khi người lái rời khỏi ghế hoặc xe ngừng di chuyển – đảm bảo an toàn tối đa.
- Phản hồi nhanh, dễ điều khiển: Khi nhận tín hiệu, lực hãm được truyền ngay lập tức qua dòng điện, không cần tác động lực lớn như hệ thống cơ khí.
- Gọn nhẹ và dễ tích hợp: Do không cần cơ cấu đòn bẩy hoặc cáp phanh, phanh điện từ giúp thiết kế xe nâng tối ưu không gian, đồng thời dễ dàng kết nối với các hệ thống điện tử khác như kiểm soát dừng ngang dốc, chống trôi xe…
Nhược điểm:
- Phụ thuộc vào nguồn điện: Khi xe mất điện hoặc ắc quy yếu, phanh điện từ có thể không hoạt động đúng, gây rủi ro nếu không có hệ thống dự phòng.
- Chi phí sửa chữa cao hơn: Các linh kiện như cuộn điện, cảm biến, bộ điều khiển điện tử thường có giá thành cao và yêu cầu kỹ thuật viên chuyên môn để xử lý.
- Phức tạp trong bảo trì: So với phanh tang trống cơ khí đơn giản, phanh điện từ yêu cầu kiểm tra cả phần cơ học lẫn phần điện tử – đòi hỏi kiến thức chuyên sâu hơn từ người bảo dưỡng.

5. Các lỗi thường gặp của hệ thống phanh tay điện từ xe nâng và cách bảo dưỡng
Trong quá trình vận hành xe nâng, đặc biệt là xe nâng điện, hệ thống phanh tay điện tử có thể gặp một số lỗi kỹ thuật do cả yếu tố điện và cơ khí. Nếu không được phát hiện và xử lý kịp thời, các lỗi này có thể ảnh hưởng nghiêm trọng đến hiệu quả hãm và độ an toàn khi xe dừng hoặc đỗ trên dốc.
Lệnh không nhận:
- Nguyên nhân: Thường do cáp tín hiệu bị đứt, đầu giác kết nối lỏng hoặc cảm biến vị trí/phanh bị hỏng. Ngoài ra, lỗi từ bộ điều khiển trung tâm (ECU) cũng có thể khiến tín hiệu không truyền đến phanh.
- Cách xử lý: Kiểm tra toàn bộ hệ thống dây điện, làm sạch hoặc thay đầu nối, đo lại cảm biến bằng đồng hồ đo điện. Nếu cần, reset hệ thống điều khiển và cập nhật phần mềm.
Phanh hoạt động yếu:
- Nguyên nhân: Lớp ma sát trên đĩa hoặc má phanh bị mòn, hoặc dòng điện cấp cho cuộn dây không đủ khiến lực hút điện từ suy giảm. Điều này khiến lực hãm không đủ mạnh để giữ xe an toàn.
- Cách xử lý: Kiểm tra độ dày má phanh, bề mặt đĩa phanh; thay má nếu cần. Đồng thời kiểm tra nguồn điện cấp và vệ sinh cuộn dây, đầu tiếp xúc để đảm bảo dòng điện ổn định.
Kẹt phanh khi ngắt điện:
- Nguyên nhân: Do lò xo hồi yếu hoặc bị gãy, dẫn đến đĩa phanh không trở lại vị trí ban đầu khi mất điện. Ngoài ra, lỗi cài đặt cơ khí hoặc lỗi lập trình ECU cũng có thể khiến phanh không nhả.
- Cách xử lý: Tháo cụm phanh ra kiểm tra lò xo hồi, bôi trơn các điểm ma sát và căn chỉnh lại lực đàn hồi. Nếu do phần mềm, cần dùng thiết bị chẩn đoán để reset lại hệ thống điều khiển phanh.

Kết luận
Phanh điện từ đóng vai trò quan trọng trong việc đảm bảo an toàn cho xe nâng, đặc biệt ở những khu vực hoạt động tần suất cao và yêu cầu độ chính xác. Việc nắm rõ cấu tạo, nguyên lý hoạt động và bảo trì đúng cách giúp doanh nghiệp tối ưu hóa chi phí và đảm bảo tuổi thọ hệ thống. Liên hệ Xe nâng Yale Việt Nam để được tư vấn và trang bị các dòng xe nâng hiện đại nhất với hệ thống phanh an toàn và tiết kiệm nhất.
