Ly hợp thủy lực đóng vai trò không thể thiếu trong truyền động của xe và thiết bị công nghiệp. Bài viết này của Xe nâng Yale Việt Nam sẽ giúp bạn hiểu rõ ly hợp thủy lực là gì, cách hoạt động, dấu hiệu lỗi và cách bảo dưỡng để duy trì ổn định cho bộ ly hợp thủy lực.

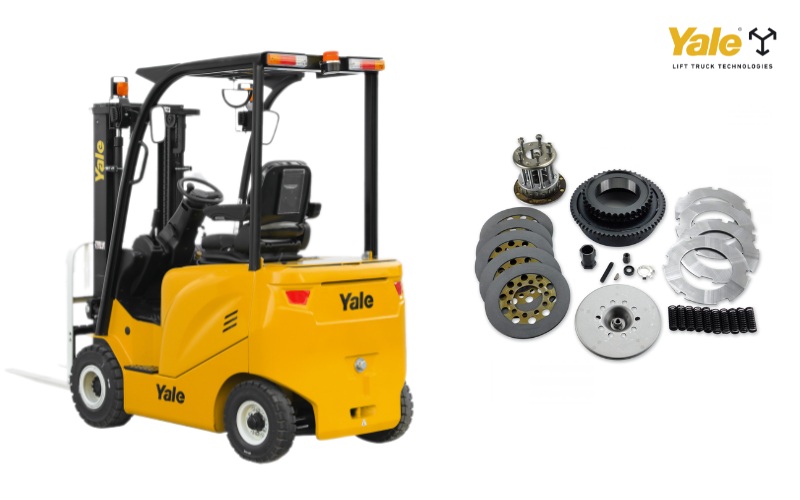

Hiểu rõ về ly hợp thủy lực, dấu hiệu hỏng và cách bảo dưỡng để thiết bị vận hành ổn định, bền bỉ

Nội dung chính

1. Ly hợp thủy lực là gì?

Ly hợp thủy lực là một cơ cấu truyền lực sử dụng chất lỏng (thường là dầu) để truyền mô-men xoắn từ động cơ đến hộp số mà không cần kết nối cơ khí trực tiếp. Nhờ nguyên lý truyền lực bằng chất lỏng, ly hợp thủy lực giúp xe hoặc thiết bị chuyển động mượt mà, giảm hao mòn linh kiện.

Hệ thống ly hợp thủy lực thường được ứng dụng rộng rãi trong các phương tiện như xe nâng, ô tô số tự động, xe tải nặng và máy xây dựng. Nhờ khả năng truyền lực mượt mà và giảm sốc khi chuyển số, hệ thống này giúp thiết bị vận hành ổn định và hiệu quả trong điều kiện tải trọng lớn.

Ly hợp thủy lực là cơ cấu truyền lực bằng chất lỏng, giúp thiết bị vận hành êm ái, ổn định và giảm hao mòn khi chuyển số

2. Cấu tạo ly hợp thủy lực

Để hiểu rõ cách thức hoạt động của ly hợp thủy lực, trước hết ta cần nắm vững cấu tạo cơ bản của hệ thống này. Mỗi bộ phận trong bộ ly hợp thủy lực đều đóng một vai trò quan trọng trong việc truyền lực và đảm bảo thiết bị vận hành trơn tru, hiệu quả. Dưới đây là những bộ phận cấu tạo quan trọng:

Bơm (Pump Impeller): Bơm là phần được gắn trực tiếp với trục khuỷu của động cơ. Khi động cơ quay, bơm cũng quay theo, tạo ra dòng chảy dầu bên trong vỏ ly hợp. Dòng dầu này có hình xoáy, mang theo động năng truyền sang turbine, khởi đầu cho quá trình truyền lực.
Turbine (Turbine Runner): Turbine là bộ phận tiếp nhận dòng chảy từ bơm. Khi dòng dầu xoáy tác động lên cánh turbine, nó sẽ làm turbine quay và từ đó truyền chuyển động tới trục vào của hộp số. Nhờ đó, lực từ động cơ được chuyển tiếp một cách mượt mà đến hệ thống truyền động.
Stator (Bộ chuyển hướng dòng): Đây là bộ phận trung gian nằm giữa bơm và turbine. Stator có chức năng đổi hướng dòng dầu sau khi chảy qua turbine và quay trở lại bơm. Nhờ đó, năng lượng không bị thất thoát và hiệu suất truyền lực được tối ưu. Stator thường được gắn trên một khớp một chiều (one-way clutch) để có thể khóa hoặc tự do quay tùy theo tình huống vận hành.
Vỏ ly hợp (Housing): Vỏ ly hợp bao quanh toàn bộ các bộ phận trên, có nhiệm vụ giữ cho dầu không bị rò rỉ và bảo vệ cấu trúc bên trong khỏi các tác động bên ngoài. Đây cũng là phần được liên kết với bánh đà của động cơ.
Chất lỏng thủy lực (Dầu): Dầu thủy lực là môi chất chính để truyền động năng từ bơm sang turbine. Dầu không chỉ đóng vai trò truyền lực mà còn giúp làm mát và bôi trơn các chi tiết trong bộ ly hợp thủy lực, đảm bảo hệ thống vận hành trơn tru và bền bỉ.

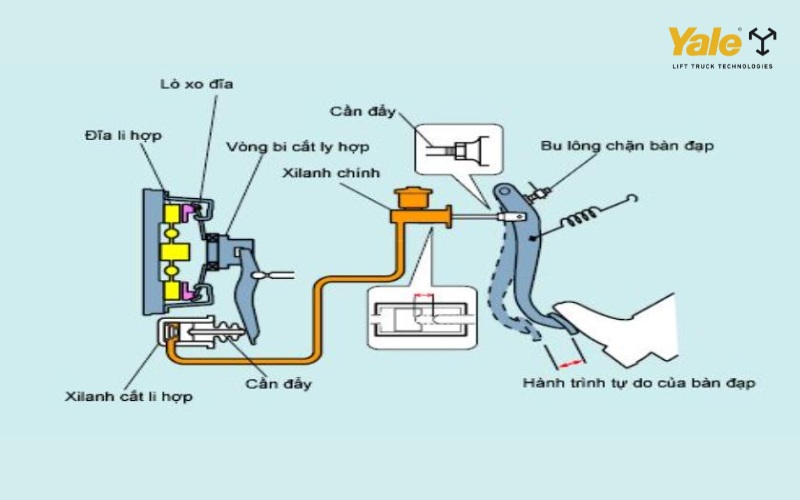

Cấu tạo chi tiết các bộ phận của bộ ly hợp xe nâng

3. Nguyên lý làm việc của ly hợp thủy lực

Nguyên lý hoạt động của ly hợp thủy lực dựa trên việc truyền mô-men xoắn thông qua dòng chảy của dầu thủy lực. Khi động cơ quay, bơm ly hợp tạo ra dòng dầu xoáy truyền lực sang turbine, làm turbine quay và dẫn động trục đầu ra. Stator có nhiệm vụ chuyển hướng dòng dầu quay ngược, giúp tái sử dụng năng lượng và tăng hiệu suất. Quá trình truyền lực này diễn ra mượt mà, không gây giật cục, đặc biệt hiệu quả khi xe khởi động hoặc chuyển số.

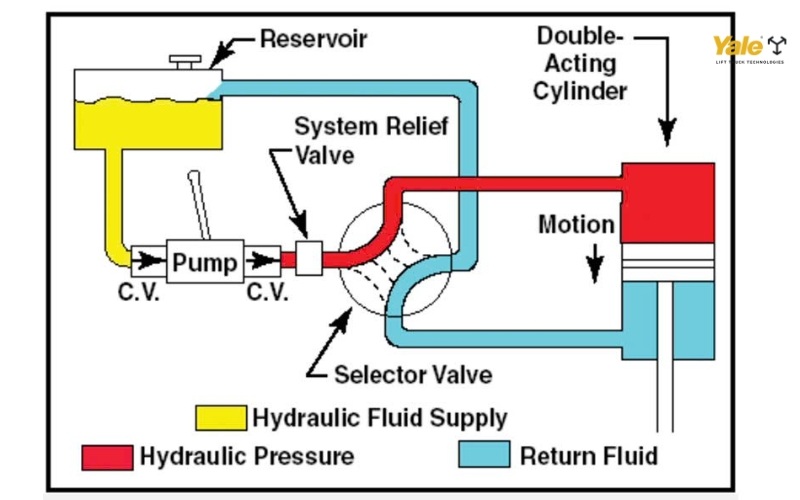

Nguyên lý hoạt động của bộ ly hợp của xe nâng

4. Ưu nhược điểm của ly hợp thủy lực

Ly hợp thủy lực là lựa chọn phổ biến trong nhiều thiết bị công nghiệp và xe vận hành tự động nhờ khả năng truyền động mượt mà. Tuy nhiên, giống như bất kỳ công nghệ nào, nó cũng có những điểm mạnh và hạn chế cần lưu ý.

Về ưu điểm: Ly hợp thủy lực mang lại khả năng truyền lực êm ái, giảm sốc cơ học khi khởi động hoặc chuyển số, từ đó bảo vệ hộp số và tăng tuổi thọ hệ truyền động. Hệ thống này ít cần bảo dưỡng hơn ly hợp cơ khí, hoạt động ổn định và đặc biệt phù hợp cho các thiết bị vận hành liên tục như xe nâng, xe tải nặng hay máy công trình.
Về nhược điểm: Nhược điểm của ly hợp thủy lực là tiêu hao năng lượng do ma sát chất lỏng, khiến hiệu suất truyền lực không đạt 100%. Hệ thống này thường có kích thước lớn, trọng lượng nặng và chi phí sửa chữa cao khi xảy ra hỏng hóc, đòi hỏi kỹ thuật viên chuyên môn và thiết bị chuyên dụng.

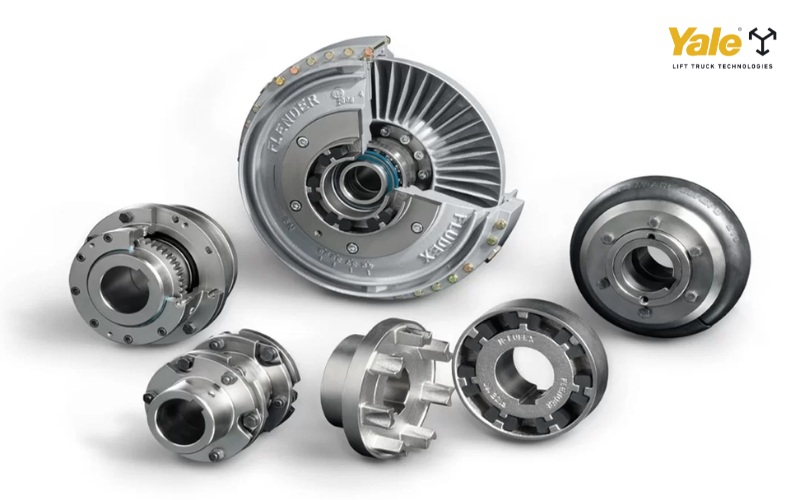

Ly hợp thủy lực truyền lực êm ái, bền bỉ và phù hợp cho thiết bị công nghiệp, nhưng vẫn tồn tại nhược điểm về hao tổn năng lượng và chi phí bảo trì cao

5. Dấu hiệu nhận biết ly hợp thủy lực bị lỗi

Việc phát hiện sớm các sự cố ở bộ ly hợp thủy lực không chỉ giúp đảm bảo hiệu suất vận hành mà còn tránh được hư hỏng nghiêm trọng, tốn kém chi phí sửa chữa. Dưới đây là những dấu hiệu phổ biến cảnh báo hệ thống đang gặp vấn đề:

5.1 Ly hợp thủy lực bị trượt

Khi bạn đạp ga nhưng xe không tăng tốc tương xứng, động cơ gầm lớn nhưng lực truyền tới bánh xe yếu – đây là dấu hiệu điển hình của ly hợp bị trượt. Nguyên nhân có thể do dầu thủy lực bị lão hóa, thiếu độ nhớt, hoặc cánh turbine trong bộ ly hợp đã bị mòn, không còn khả năng nhận và truyền mô-men hiệu quả.

5.2 Xe khó vào số lùi

Nếu bạn gặp hiện tượng số lùi khó vào, bị cứng hoặc phải dùng lực lớn, có thể hệ thống ly hợp thủy lực đang không duy trì đủ áp suất dầu cần thiết. Điều này thường do bơm dầu yếu, rò rỉ hoặc chất lượng dầu kém.

5.3 Xe không thể vào số

Một dấu hiệu nghiêm trọng hơn là việc không thể vào được bất kỳ số nào. Điều này thường liên quan đến mất hoàn toàn áp suất thủy lực do rò rỉ dầu nghiêm trọng, bơm hỏng hoặc turbine bị kẹt – cần kiểm tra ngay để tránh làm hỏng hộp số.

5.4 Tiếng kêu phát ra từ bộ ly hợp

Âm thanh lạ như tiếng rít, hú, lạch cạch khi vận hành xe là dấu hiệu cảnh báo có thể đang xảy ra sự cố trong bộ ly hợp thủy lực. Nguyên nhân thường là do trục quay lệch tâm, bạc đạn bị mòn hoặc dầu nhiễm bẩn gây mài mòn các chi tiết bên trong.

5.5 Bàn đạp ly hợp bị rung

Khi nhấn bàn đạp ly hợp mà cảm thấy rung nhẹ, không ổn định, đây có thể là do turbine mất cân bằng hoặc có vật cặn bẩn trong dầu gây ảnh hưởng đến dòng chảy. Rung kéo dài có thể làm giảm tuổi thọ của toàn bộ hệ thống truyền động.

5.6 Bàn đạp ly hợp bị lỏng hoặc bong ra

Nếu bạn nhận thấy bàn đạp ly hợp nhẹ bất thường, bị trễ hoặc thậm chí rơi ra khỏi cơ cấu, đây là cảnh báo khẩn cấp. Có thể hệ thống cơ khí liên kết giữa bàn đạp và cụm ly hợp bị gãy, bung, hoặc hệ thống thuỷ lực bên trong bị hỏng nặng.

5.7 Xảy ra hiện tượng mài khí sang bánh răng

Khi vào số mà nghe thấy tiếng va chạm mạnh, như tiếng “rít” hoặc “khẹt”, có thể bộ ly hợp không kịp tách rời hoàn toàn do áp suất dầu không ổn định hoặc lẫn khí trong hệ thống. Nếu để lâu, hiện tượng này sẽ gây mòn răng bánh răng và phá hủy hộp số.

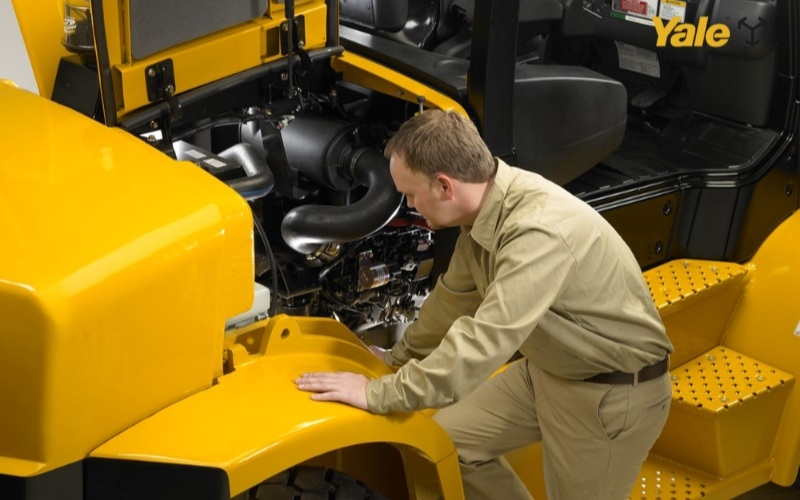

Để ý kỹ các dấu hiệu như trượt ly hợp, khó vào số, tiếng kêu bất thường hay rung lắc để sớm nhận biết lỗi của bộ ly hợp

6. Bảo dưỡng và bảo trì ly hợp thủy lực đúng cách

Để bộ ly hợp thủy lực vận hành trơn tru, duy trì hiệu suất truyền lực và kéo dài tuổi thọ thiết bị, việc bảo trì đúng cách và định kỳ là vô cùng quan trọng. Dưới đây là các bước bảo dưỡng chi tiết cần được thực hiện:

Thay dầu thủy lực đúng loại và đúng chu kỳ: Cần thay dầu theo khuyến nghị của nhà sản xuất (thường từ 500 – 1.000 giờ hoạt động tùy môi trường) và sử dụng đúng loại dầu có độ nhớt phù hợp. Không nên trộn các loại dầu khác nhau để tránh kết tủa hoặc mất tác dụng bôi trơn.
Kiểm tra và khắc phục rò rỉ dầu định kỳ: Thường xuyên kiểm tra các khớp nối, phốt chặn, ống dẫn dầu và bơm xem có bị rò rỉ hoặc thấm dầu không. Nếu phát hiện dấu hiệu rò rỉ, cần xử lý ngay vì mất áp suất dầu sẽ làm giảm hoặc mất hoàn toàn khả năng truyền lực.
Làm sạch hoặc thay lọc dầu, vệ sinh cụm bơm: Bụi bẩn, mạt kim loại hoặc cặn dầu có thể làm tắc lọc, giảm lưu lượng dầu, gây hỏng bơm hoặc turbine. Do đó, nên vệ sinh hoặc thay lọc dầu định kỳ. Cụm bơm cũng cần được kiểm tra và làm sạch để tránh mài mòn sớm.
Theo dõi nhiệt độ và tiếng ồn bất thường: Nếu thấy nhiệt độ tăng cao bất thường hoặc nghe thấy tiếng hú, rít, rung lắc khi vận hành, đây có thể là dấu hiệu cho thấy dầu bị kém chất lượng, áp suất không ổn định, hoặc các chi tiết cơ khí đang gặp trục trặc. Cần kiểm tra toàn diện hệ thống nếu phát hiện những dấu hiệu này.

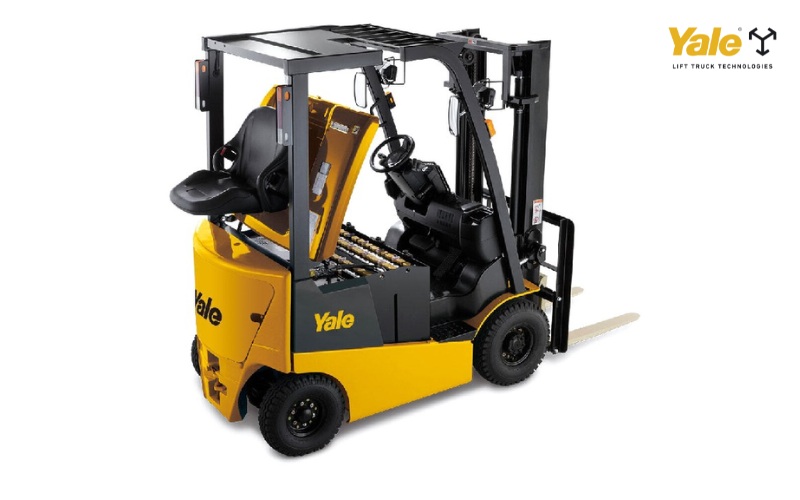

Việc bảo dưỡng và bảo trì ly hợp thủy lực định kỳ đóng vai trò then chốt trong việc duy trì hiệu suất truyền lực, đảm bảo vận hành ổn định và kéo dài tuổi thọ thiết bị

Kết luận

Ly hợp thủy lực là một phần không thể thiếu trong các hệ thống truyền động hiện đại, đặc biệt ở môi trường công nghiệp và vận tải nặng. Việc hiểu rõ về ly hợp thủy lực, cách bảo trì và nhận diện lỗi sớm sẽ giúp thiết bị của bạn vận hành ổn định, an toàn hơn. Nếu bạn đang tìm kiếm giải pháp nâng hạ hiệu quả và bền bỉ, đừng ngần ngại liên hệ với Xe nâng Yale Việt Nam để được tư vấn chi tiết.
