Ly hợp là gì? Cấu tạo và ứng dụng của ly hợp trên xe nâng

Ly hợp là gì – đây là câu hỏi quen thuộc khi tìm hiểu về hệ thống truyền động trong xe nâng. Thiết bị này đóng vai trò trung gian quan trọng giữa động cơ và hộp số, giúp kiểm soát chuyển động một cách mượt mà và an toàn. Việc hiểu rõ cấu tạo và cơ chế hoạt động của ly hợp sẽ giúp người dùng vận hành xe hiệu quả và bền bỉ hơn. Hãy cùng Xe nâng Yale Việt Nam khám phá chi tiết về bộ phận quan trọng này để tối ưu hiệu suất làm việc mỗi ngày!

1. Định nghĩa ly hợp là gì? Vai trò của ly hợp trong hệ truyền động

Ly hợp (clutch) là bộ phận nằm giữa động cơ và hộp số, có chức năng kết nối (đóng) hoặc ngắt (mở) momen xoắn từ trục khuỷu động cơ tới trục sơ cấp hộp số, theo sự điều khiển của người lái.

  • Truyền momen lực: đóng ly hợp để động cơ dẫn động hộp số, giúp bánh xe chuyển động tiến hoặc lùi.
  • Ngắt truyền động: mở ly hợp để động cơ vẫn hoạt động nhưng hộp số (và bánh xe) tách ly, hỗ trợ việc dừng đỗ, sang số…
  • Bảo vệ hệ thống truyền động: tránh sốc cơ khí khi đóng/mở đột ngột, giúp tăng tốc êm dịu.

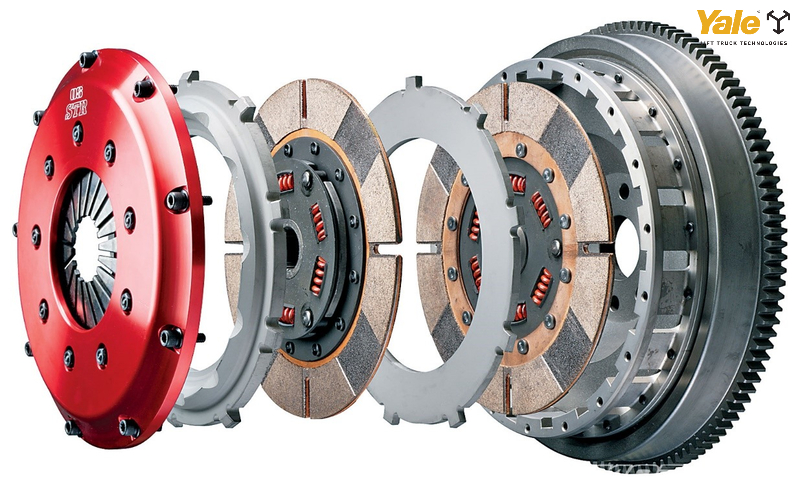

Ly hợp (clutch) là bộ phận nằm giữa động cơ và hộp số
Ly hợp (clutch) là bộ phận nằm giữa động cơ và hộp số

2. Cấu tạo ly hợp

Theo các tài liệu, ly hợp gồm 3 phần chính:

Phần chủ động

  • Bánh đà (flywheel): gắn trên trục khuỷu, tạo momen quán tính và làm mặt tiếp xúc ma sát.
  • Vỏ ly hợp & đĩa ép (pressure plate + cover): ép đĩa ma sát vào bánh đà bằng lò xo (đĩa hoặc trụ).

Phần bị động

  • Đĩa ma sát (clutch disc): có vật liệu ma sát, truyền momen từ bánh đà xuống trục sơ cấp qua then hoa.
  • Trục sơ cấp (input shaft): nối với đĩa ma sát, truyền lực vào hộp số.

Cơ cấu điều khiển (ngắt ly hợp)

  • Bàn đạp côn (pedal): tạo áp suất thủy lực (ở hệ thống dẫn động thủy lực) hoặc lực cơ khí.
  • Xi lanh chính/slave (master & slave cylinder): tạo và truyền áp thủy lực đến vòng bi nhả.
  • Vòng bi nhả (release bearing): tiếp xúc với lò xo đĩa nắp ép, giúp tách đĩa ma sát khỏi bánh đà khi mở ly hợp.

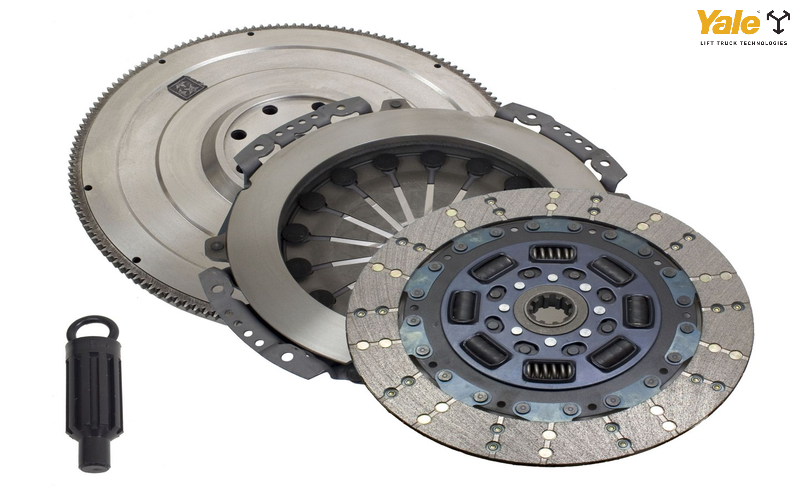

Ly hợp đóng vai trò trung gian quan trọng giữa động cơ và hộp số
Ly hợp đóng vai trò trung gian quan trọng giữa động cơ và hộp số

3. Nguyên lý hoạt động của ly hợp

Hoạt động gồm hai trạng thái:

Đóng ly hợp (đang truyền động)

Nhả chân côn -> lò xo đĩa ép đĩa ma sát chặt vào bánh đà -> momen từ động cơ truyền qua bánh đà -> đĩa ma sát -> trục sơ cấp -> hộp số -> bánh xe.

Mở ly hợp (ngắt truyền động)

Đạp bàn đạp côn -> xi lanh vận hành -> vòng bi nhả đẩy đòn mở -> đĩa ép rời khỏi đĩa ma sát -> mặt ma sát tách -> truyền momen bị ngắt -> động cơ hoạt động cho xe dừng hoặc sang số dễ dàng

4. Ứng dụng của ly hợp trên xe nâng

Xe nâng, giống như ô tô, sử dụng ly hợp để kiểm soát mượt mà momen xoắn giữa động cơ và hệ truyền động, giúp người vận hành điều khiển chính xác tốc độ và thực hiện các thao tác nâng hạ/TLTK hiệu quả trong môi trường công nghiệp.

4.1. Ly hợp xe nâng là gì? Khác gì với ô tô?

Ly hợp xe nâng là bộ phận trung gian nằm giữa động cơ và hộp số, giúp nối và tách hai trục quay – Một trục do động cơ dẫn động, trục kia dẫn động hệ truyền đang dùng trên xe nâng. So với ô tô, ly hợp xe nâng có một số điểm khác biệt:

  • Tích hợp với hệ hộp số thủy lực hoặc hộp số hành tinh tự động nhiều hơn, đặc biệt ở xe nâng dùng động cơ Diesel/LP.
  • Nhiều xe nâng sử dụng ly hợp thủy lực, giúp truyền lực mạnh và êm hơn so với ly hợp ma sát cơ học truyền thống trên ô tô.

4.2. Chức năng và công dụng của ly hợp trong xe nâng

  • Ngắt/mở truyền động khi khởi động động cơ hoặc dừng xe, giúp tránh động cơ bị chết máy.
  • Nối êm dịu momen xoắn khi xe bắt đầu di chuyển hoặc đổi số, tránh sốc cơ khí.
  • Cho phép điều khiển chính xác tốc độ nâng – hạ nhờ bàn đạp inching, có thể nhả ly hợp một phần để tách truyền động giúp thao tác chính xác trong không gian hẹp.
  • Bảo vệ hộp số và hệ truyền lực, giảm mài mòn, trượt, và tải đột ngột tác động lên linh kiện.

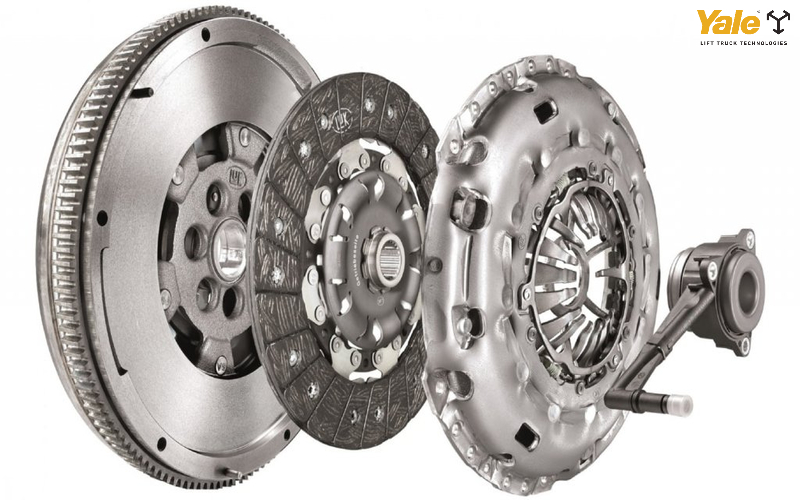

Ly hợp trên xe nâng hỗ trợ truyền động và điều khiển hiệu quả.
Ly hợp trên xe nâng hỗ trợ truyền động và điều khiển hiệu quả.

4.3. Các loại ly hợp đang sử dụng trên xe nâng và ưu nhược điểm của từng loại

Các loại ly hợp đang sử dụng trên xe nâng và ưu nhược điểm của từng loại

Loại ly hợp

Ưu điểm

Nhược điểm

Ly hợp ma sát cơ học

Cấu tạo đơn giản, giá thành thấp; dễ bảo dưỡng và thay thế

Mòn nhanh, cần căn chỉnh thường xuyên, không phù hợp công suất lớn

Ly hợp thủy lực

Truyền momen lớn, êm ái, ít bảo dưỡng; giảm lực tác động vào người lái

Giá thành cao, dễ rò rỉ dầu, cần kiểm tra đường ống

Ly hợp nam châm điện (electromagnetic)

Gọn nhẹ, điều khiển nhanh, ít ma sát cơ khí

Chi phí cao, ít phổ biến, yêu cầu nguồn điện ổn định

Ly hợp liên hợp (composite)

Kết hợp ưu điểm: ma sát và thủy lực để cân bằng hiệu suất và êm dịu

Thiết kế phức tạp, đòi hỏi kỹ thuật bảo dưỡng cao

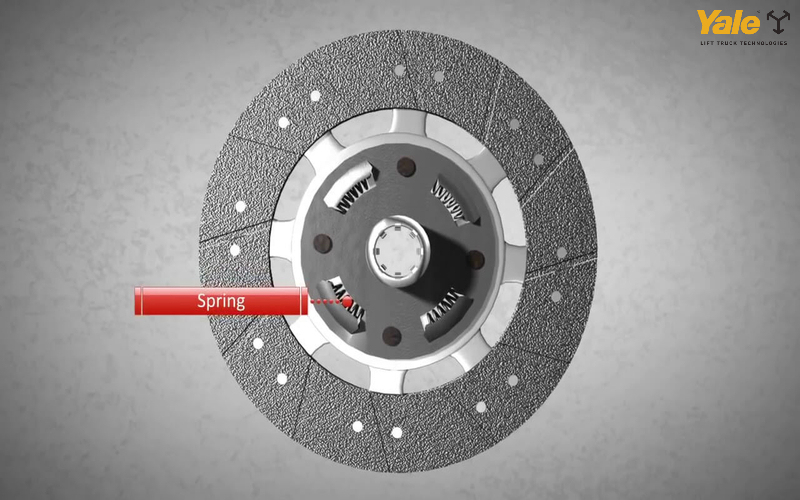

Ly hợp là gì được minh họa trực quan qua cấu tạo và chức năng trên xe nâng.
Ly hợp là gì được minh họa trực quan qua cấu tạo và chức năng trên xe nâng.

5. Câu hỏi thường gặp về ly hợp

Trong quá trình sử dụng và bảo dưỡng xe nâng, ly hợp là một trong những bộ phận dễ khiến người dùng đặt nhiều câu hỏi nhất do tính chất đặc biệt của nó trong hệ truyền động. Dưới đây là một số thắc mắc phổ biến liên quan đến ly hợp, giúp bạn hiểu rõ và sử dụng xe hiệu quả hơn.

5.1. Ly hợp và hộp số có liên quan thế nào?

Ly hợp là cầu nối giữa động cơ và hộp số, giúp ngắt hoặc truyền lực quay từ động cơ đến hộp số để sang số mượt mà và tránh hỏng hóc.

5.2. Ly hợp thủy lực có cần thay dầu không?

Việc thay dầu là cần thiết vì dầu thủy lực đóng vai trò truyền lực chính trong hệ thống. Nếu không thay định kỳ, hiệu suất truyền động sẽ giảm và nguy cơ hư hỏng các chi tiết tăng cao.

5.3. Xe nâng điện có dùng ly hợp không?

Hệ thống truyền động trên xe nâng điện thường không sử dụng ly hợp, do đã được điều khiển bằng bộ điều tốc điện tử hoặc mô-tơ truyền trực tiếp đến bánh xe.

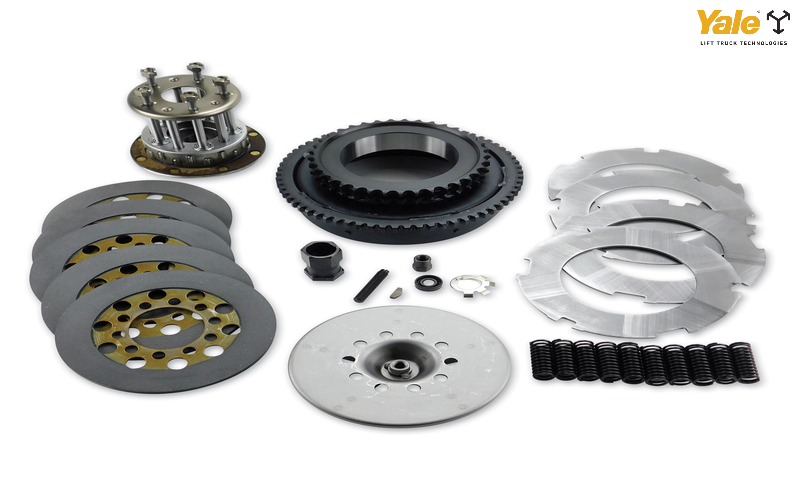

Yale nâng tầm trải nghiệm vận hành ngay từ bên trong động cơ!
Yale nâng tầm trải nghiệm vận hành ngay từ bên trong động cơ!

Ly hợp là gì không chỉ là một khái niệm kỹ thuật, mà còn là yếu tố then chốt quyết định sự êm ái và chính xác trong quá trình vận hành xe nâng. Với các dòng xe nâng Yale, hệ thống ly hợp được thiết kế bền bỉ, tối ưu lực truyền và khả năng kiểm soát chuyển động, giúp người dùng xử lý linh hoạt trong mọi điều kiện làm việc. Sự đầu tư vào chất lượng từ những chi tiết như ly hợp chính là cam kết của Yale trong việc nâng cao hiệu suất và độ tin cậy. Hãy cùng Xe nâng Yale Việt Nam nâng tầm trải nghiệm vận hành ngay từ bên trong động cơ!
