Đối với xe nâng dầu, xăng/gas thì khả năng truyền động êm ái và mạnh mẽ là yếu tố sống còn. Trái tim của quá trình này chính là lá côn xe nâng. Bộ phận này đóng vai trò then chốt trong việc ngắt và truyền mô-men xoắn từ động cơ đến hộp số.

Bài viết này của Xe nâng Yale Việt Nam sẽ đi từ A-Z: từ cấu tạo, các dấu hiệu hỏng hóc phổ biến đến hướng dẫn chi tiết cách chọn mua lá côn chuẩn cho xe nâng của bạn.

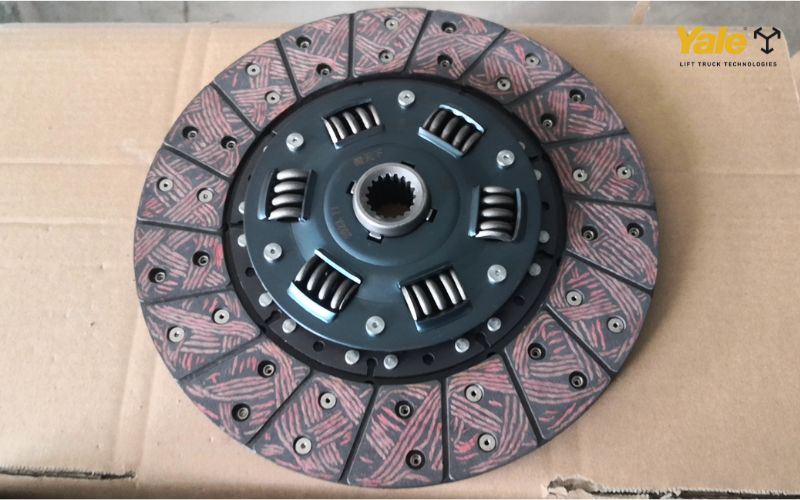

Lá côn xe nâng - bộ phận chịu ma sát then chốt trong hệ thống truyền động xe nâng số sàn — Lá côn xe nâng – bộ phận chịu ma sát then chốt trong hệ thống truyền động xe nâng số sàn

Nội dung chính

1. Lá côn xe nâng là gì?

Lá côn xe nâng (tên tiếng Anh: Forklift Clutch Disc) là một đĩa ma sát, đóng vai trò là bộ phận trung gian nằm giữa bánh đà (flywheel) của động cơ và bàn ép (pressure plate) của hộp số.

Lá côn thường chỉ được sử dụng trên các dòng xe nâng số sàn (như xe nâng dầu diesel, xe nâng xăng/gas). Các dòng xe nâng điện thường sử dụng hệ thống truyền động điện trực tiếp hoặc hộp số thủy lực (tương tự số tự động) không cần đến lá côn ma sát theo kiểu này.

Vai trò cốt lõi của lá côn xe nâng bao gồm hai chức năng chính:

Ngắt kết nối (khi đạp côn): Tách động cơ ra khỏi hộp số, cho phép tài xế chuyển số, dừng xe hoặc khởi động mà không làm tắt máy.
Truyền mô-men xoắn (khi nhả côn): Kết nối êm ái động cơ với hộp số, truyền lực quay (mô-men xoắn) từ động cơ đến hộp số và cuối cùng là bánh xe, giúp xe di chuyển.

Sơ đồ minh họa vị trí của lá côn xe nâng, nằm kẹp giữa bánh đà (động cơ) và bàn ép (hộp số)

2. Cấu tạo và nguyên lý hoạt động của lá côn xe nâng

Để hiểu tại sao lá côn bị mòn và hỏng, chúng ta cần nắm rõ cấu tạo và cách thức nó hoạt động. Một lá côn tiêu chuẩn bao gồm các bộ phận chính sau:

Vật liệu ma sát (Friction Facing): Đây là hai bề mặt tiếp xúc chính, thường làm từ vật liệu composite hữu cơ hoặc gốm, được tán (rivet) hoặc dán chặt vào xương đĩa. Đây chính là phần chịu mài mòn trực tiếp.
Xương lá côn (Disc Plate): Là khung thép định hình, tạo nên hình dạng và độ cứng cho toàn bộ lá côn.
Lò xo giảm chấn (Torsion Springs): Các lò xo này nằm quanh trung tâm, có nhiệm vụ hấp thụ rung động và giảm sốc khi côn “bắt” đột ngột, giúp việc truyền động êm ái hơn.
Moay-ơ (Hub/Spline): Là phần lỗ có then hoa ở trung tâm, ăn khớp chính xác với trục sơ cấp (input shaft) của hộp số.

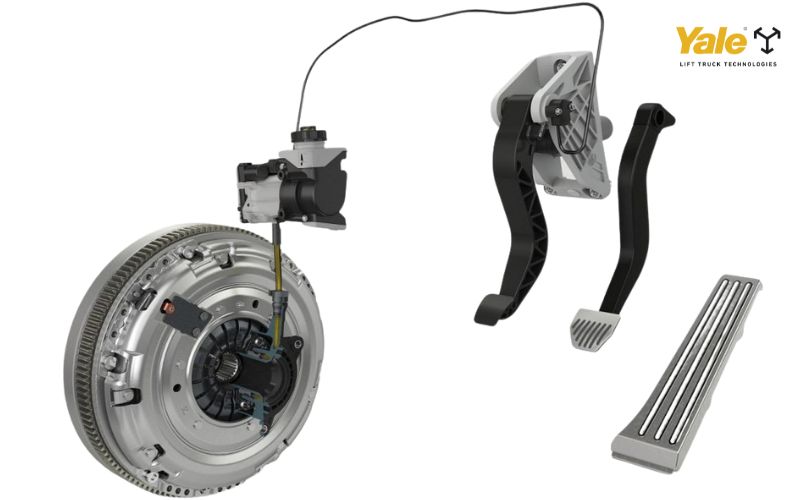

Nguyên lý hoạt động của lá côn dựa trên lực ma sát và được điều khiển bởi bàn đạp côn thông qua biT và bàn ép

Từ cấu tạo trên, chúng ta có thể thấy nguyên lý vận hành của lá côn phụ thuộc hoàn toàn vào thao tác của tài xế. Chỉ bằng việc đạp hoặc nhả bàn đạp côn, lá côn sẽ được điều khiển để tách rời hoặc ép chặt vào bánh đà, tạo ra hai trạng thái hoạt động rõ rệt như sau:

Trạng thái ngắt (Khi đạp côn): Khi tài xế đạp bàn đạp côn, lực này đẩy biT (Release Bearing) ép vào các lò xo trên bàn ép (Pressure Plate). Bàn ép nhả ra, không còn ép lá côn vào bánh đà (Flywheel) nữa. Lúc này, lá côn quay tự do, động cơ và hộp số bị tách rời -> truyền động bị ngắt.
Trạng thái kết nối (Khi nhả côn): Khi tài xế nhả từ từ bàn đạp côn, lò xo trên bàn ép sẽ đẩy mạnh, ép chặt lá côn vào bánh đà. Lực ma sát giữa lá côn, bánh đà và bàn ép tăng lên. Mô-men xoắn từ động cơ (đang quay) được truyền qua lá côn, vào trục sơ cấp hộp số, giúp xe di chuyển.

3. Các dấu hiệu cảnh báo lá côn xe nâng bị mòn hoặc hư hỏng cần thay thế ngay

Lá côn là vật tư tiêu hao, việc mòn hỏng là không thể tránh khỏi. Nếu xe nâng của bạn có những biểu hiện sau đây, đã đến lúc bạn cần kiểm tra và thay thế ngay lập tức để tránh hư hỏng nặng hơn cho hộp số và bánh đà.

Côn trượt (Dấu hiệu nguy hiểm nhất): Đây là triệu chứng phổ biến nhất. Bạn tăng ga, động cơ gầm lên nhưng xe di chuyển rất yếu, tăng tốc chậm, đặc biệt là khi chở hàng nặng hoặc leo dốc. Nguyên nhân là do bề mặt ma sát đã quá mòn, không còn đủ độ bám để truyền lực.
Xe bị giật mạnh khi nhả côn (Côn giật): Khi bạn nhả côn để xe bắt đầu di chuyển, xe bị giật cục, không êm ái. Điều này thường xảy ra do bề mặt lá côn mòn không đều, bị vênh hoặc dính dầu mỡ (do rò rỉ phớt).
Khó vào số, kẹt số hoặc vào số có tiếng kêu: Khi đạp hết côn nhưng vẫn khó chuyển số hoặc có tiếng “két két” của bánh răng. Đây là dấu hiệu côn không ngắt dứt điểm, có thể do lá côn bị cong vênh hoặc moay-ơ bị kẹt trên trục.
Có mùi khét: Một mùi khét đặc trưng (tương tự mùi phanh cháy) xuất hiện, đặc biệt sau khi rà côn, mớm côn nhiều hoặc chở quá tải. Đây là lúc lớp vật liệu ma sát đang bị “đốt” do trượt quá mức.
Tiếng động lạ: Tiếng mài kim loại (khi mòn hết bố, các đinh tán ma sát vào kim loại) hoặc tiếng lách cách từ lò xo giảm chấn (khi chúng bị gãy hoặc lỏng).

So sánh trực quan: Lá côn xe nâng mới (trái) và lá côn đã bị mòn trơ đinh tán, cháy xém (phải) - dấu hiệu cần thay thế ngay. — So sánh trực quan: Lá côn xe nâng mới (trái) và lá côn đã bị mòn trơ đinh tán, cháy xém (phải) – dấu hiệu cần thay thế ngay.

4. Nguyên nhân phổ biến gây mòn và hư hỏng lá côn ở xe nâng

Hiểu rõ nguyên nhân giúp bạn kéo dài tuổi thọ của lá côn. Hư hỏng thường đến từ hai nhóm chính: thói quen vận hành và lỗi kỹ thuật.

Do thói quen vận hành (Lỗi người lái):

Rà côn (Riding the clutch): Thói quen phổ biến nhất là tài xế luôn gác chân lên bàn đạp côn, ngay cả khi không chuyển số. Lực này khiến lá côn không “bắt” hoàn toàn, gây ra ma sát trượt liên tục và mòn rất nhanh.
Chở quá tải và leo dốc liên tục: Việc bắt xe làm việc quá sức thiết kế khiến lá côn phải chịu mô-men xoắn lớn, gây trượt và sinh nhiệt cao.
Nhả côn đột ngột (thao tác giật cục): Gây sốc và tải trọng lớn lên các lò xo giảm chấn, dễ làm chúng bị hỏng.

Do lỗi kỹ thuật và bảo dưỡng:

Rò rỉ dầu/nhớt: Dầu mỡ từ phớt đuôi trục khuỷu (động cơ) hoặc phớt trục sơ cấp (hộp số) bị rò rỉ và bám vào lá côn, làm mất ma sát và gây trượt, chai cứng bề mặt.
Chỉnh hành trình bàn đạp côn sai: Bàn đạp côn không có độ rơ tự do (hành trình tự do) sẽ khiến lá côn luôn trong trạng thái bị ép nhẹ, tương tự như lỗi rà côn.
Hỏng hóc các bộ phận liên quan: Bàn ép bị yếu, bi T bị kẹt cũng làm ảnh hưởng trực tiếp đến tuổi thọ lá côn.

5. Hướng dẫn cách chọn mua lá côn xe nâng chất lượng và phù hợp

Khi đã xác định lá côn cần thay thế, việc chọn mua đúng loại và chất lượng là yếu tố quyết định độ bền của xe. Để tránh “tiền mất tật mang”, hãy tuân thủ 4 yếu tố then chốt dưới đây khi tìm mua phụ tùng.

5.1 Xác định chính xác mã phụ tùng (part number) theo model xe

Đây là bước quan trọng tuyệt đối. Mỗi model xe nâng sử dụng một loại lá côn có kích thước, đường kính, và quan trọng nhất là số lượng then hoa (rãnh) trên moay-ơ khác nhau. Mua sai mã phụ tùng (Part Number) sẽ 100% không thể lắp đặt được.

Để tìm đúng mã, bạn cần:

Cung cấp chính xác Model xe và Số Serial (số khung) cho nhà cung cấp. Cách tốt nhất là chụp ảnh tem thông số (nameplate) của xe.
Kiểm tra trong Sổ tay phụ tùng (Parts Manual) của xe nếu có.
Lưu ý quan trọng: Tuyệt đối không mua hàng dựa trên “nhìn giống” hoặc “đo bằng mắt”. Sự chênh lệch dù chỉ 1mm hoặc khác 1 then hoa cũng không thể sử dụng.

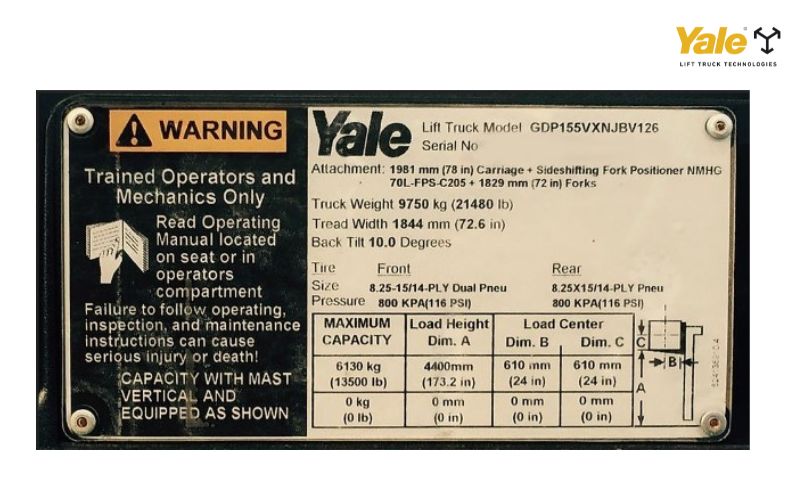

Cận cảnh tem thông số (nameplate) trên thân xe nâng, nơi chứa thông tin Model và Serial Number quan trọng để tra cứu part number

5.2 Phân biệt lá côn chính hãng (OEM) và hàng thay thế (aftermarket)

Trên thị trường có hai loại lá côn chính. Việc hiểu rõ ưu nhược điểm của từng loại sẽ giúp bạn cân đối ngân sách và yêu cầu kỹ thuật:

Tiêu chí	Hàng chính hãng (OEM)	Hàng thay thế (Aftermarket / OES)
Định nghĩa	Do chính nhà sản xuất xe nâng (Toyota, Komatsu…) cung cấp hoặc ủy quyền (VD: Exedy, Aisin làm cho hãng).	Do các công ty độc lập sản xuất, không phải nhà cung cấp gốc cho hãng.
Chất lượng	Đảm bảo 100% tiêu chuẩn kỹ thuật, vật liệu cao cấp, độ bền tối ưu.	Đa dạng. Có loại chất lượng cao (thương hiệu nổi tiếng), có loại chất lượng thấp (hàng trôi nổi).
Độ tương thích	Tuyệt đối chính xác.	Phải kiểm tra kỹ. Các thương hiệu tốt có độ tương thích cao.
Giá thành	Rất cao.	Cạnh tranh, thường rẻ hơn OEM từ 30-60%.
Lời khuyên	Ưu tiên nếu xe yêu cầu độ bền tối đa và không ngại chi phí.	Lựa chọn tốt để tiết kiệm chi phí, nhưng bắt buộc phải chọn thương hiệu uy tín.

5.3 Đánh giá chất lượng vật liệu ma sát và kết cấu xương thép

Nếu bạn có cơ hội cầm sản phẩm trên tay, hãy thể hiện mình là người có chuyên môn bằng cách đánh giá nhanh các chi tiết sau:

Bề mặt vật liệu ma sát: Phải mịn, đồng đều, không có tạp chất lợn cợn, không nứt vỡ. Bề mặt phải phẳng tuyệt đối.
Đinh tán (Rivet): Các đinh tán liên kết vật liệu ma sát với xương phải chắc chắn, đầu tán đều, không bị lỏng lẻo hay có dấu hiệu nứt vỡ xung quanh.
Kết cấu xương thép: Khung thép phải dày dặn, các chi tiết cắt dập sắc nét, không có dấu hiệu cong vênh, biến dạng do vận chuyển hoặc sản xuất lỗi.
Lò xo giảm chấn: Phải nằm chắc chắn trong hốc, không bị lỏng lẻo. Thử lay nhẹ xem lò xo có độ rơ lớn bất thường không.
Moay-ơ (Hub): Các rãnh then hoa phải sắc nét, đều đặn, không bị ba via hay có dấu hiệu bị toét, mòn.

5.4 Lựa chọn nhà cung cấp uy tín có chính sách bảo hành rõ ràng

Cuối cùng, chất lượng của lá côn phụ thuộc rất nhiều vào uy tín của nhà cung cấp. Một nhà cung cấp chuyên nghiệp sẽ:

Có chuyên môn kỹ thuật để tư vấn chính xác mã phụ tùng (part number) cho bạn.
Cung cấp minh bạch nguồn gốc (OEM hay Aftermarket) và thương hiệu rõ ràng.
Có địa chỉ kinh doanh, kho hàng và thông tin liên hệ rõ ràng.
Hỏi rõ chính sách bảo hành: Đây là yếu tố then chốt. Hãy hỏi rõ: Lá côn được bảo hành bao lâu? Bảo hành cho những lỗi gì (ví dụ: lỗi vật liệu, lỗi kỹ thuật từ nhà sản xuất)? Và điều kiện bảo hành là gì (thường sẽ không bảo hành lỗi do lắp đặt sai hoặc vận hành sai cách).

Kết luận

Lá côn xe nâng là bộ phận thiết yếu đảm bảo hiệu suất vận hành của xe nâng số sàn. Nhận biết sớm các dấu hiệu mòn hỏng và lựa chọn đúng loại phụ tùng thay thế không chỉ giúp xe vận hành êm ái, mạnh mẽ mà còn bảo vệ các chi tiết đắt tiền khác như bánh đà và hộp số.
