Trong hoạt động vận chuyển, nâng hạ và xếp dỡ hàng hóa, khung nâng xe nâng đóng vai trò vô cùng quan trọng, quyết định đến hiệu suất làm việc của toàn bộ thiết bị. Bài viết này của Xe nâng Yale Việt Nam sẽ giúp bạn hiểu rõ về khung nâng xe nâng, nguyên lý hoạt động và cách chọn khung phù hợp với nhu cầu sử dụng.

Nội dung chính

1. Khung nâng xe nâng là gì?

Khung nâng xe nâng (còn gọi là trụ nâng) là bộ phận quan trọng nằm ở phía trước xe nâng, có chức năng chính là nâng và hạ hàng hóa theo phương thẳng đứng. Đây là cấu trúc kim loại được chế tạo từ các thanh thép chịu lực cao, có khả năng hoạt động ổn định trong nhiều điều kiện làm việc khắc nghiệt.

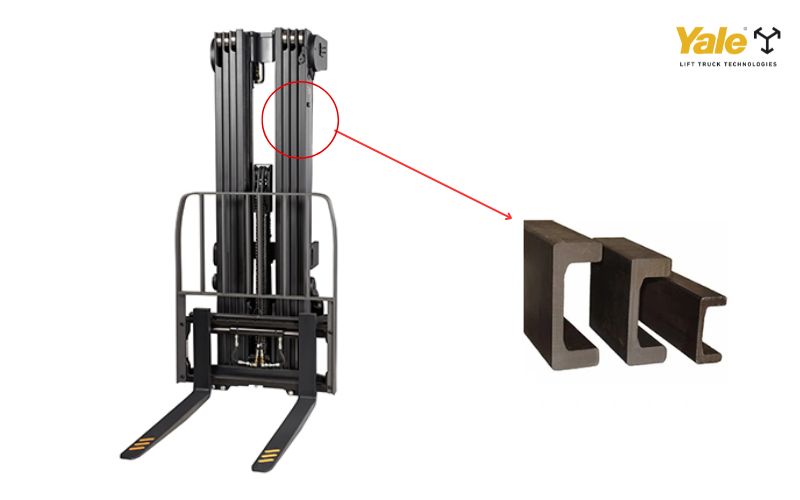

Khung nâng được thiết kế theo dạng hình chữ “C” có chức năng chính là nâng và hạ hàng hóa theo phương thẳng đứng

Khung nâng thường được thiết kế theo hình chữ “C” với tiết diện ngang và độ dày thành bên khoảng 5mm. Thiết kế này giúp khung có độ cứng vững cao, đồng thời hoạt động như một đường ray dẫn hướng cho các con lăn bên trong. Nhờ đó, con lăn có thể di chuyển trơn tru theo chiều dọc, đảm bảo quá trình nâng hạ diễn ra mượt mà, chính xác và an toàn. Ngoài ra, khung nâng cũng là yếu tố quyết định đến chiều cao nâng tối đa, độ ổn định khi làm việc và hiệu suất vận hành tổng thể của xe nâng.

2. Nguyên lý hoạt động của khung nâng

Khung nâng xe nâng hoạt động dựa trên hai nguyên lý dưới đây giúp tạo ra chuyển động nâng hạ mượt mà và chính xác.

Hệ thống thủy lực: Khi người vận hành điều khiển nâng hàng, bơm thủy lực sẽ đẩy dầu vào xilanh thủy lực làm gia tăng áp suất. Áp suất này tạo ra lực đẩy trên piston trong xilanh, làm xilanh mở rộng. Sự mở rộng của xilanh thủy lực chính tạo ra lực nâng ban đầu.
Hệ thống dây xích và ròng rọc: Lực từ xilanh thủy lực được truyền qua hệ thống dây xích và ròng rọc để nâng các tầng khung và càng nâng lên. Hệ thống này đóng vai trò như một bộ nhân lực, cho phép nâng trọng lượng lớn với lực đầu vào nhỏ hơn.

Quá trình nâng hạ

Nâng hàng: Khi người vận hành kích hoạt lệnh nâng, xilanh thủy lực mở rộng, đẩy tầng khung bên trong lên cao. Hệ thống dây xích đồng thời kéo càng nâng lên theo tỷ lệ nhất định so với sự mở rộng của xilanh.
Hạ hàng: Khi hạ hàng, van điều khiển được mở để giảm áp suất trong xilanh, cho phép dầu thủy lực quay trở lại bình chứa. Trọng lượng của hàng hóa và các tầng khung sẽ tạo ra áp lực, đẩy xilanh co lại và hạ hàng xuống một cách từ từ, và có thể kiểm soát được.
Độ nghiêng ngả: Các khung nâng thường có thêm xilanh nghiêng, cho phép nghiêng khung nâng về phía trước hoặc phía sau để giúp thả hàng và giữ hàng trong quá trình vận hành dễ dàng hơn, đồng thời tăng độ ổn định khi di chuyển.

Nguyên lý hoạt động này giúp xe nâng có thể nâng hạ hàng hóa nặng một cách chính xác và an toàn.

Khung nâng xe nâng hoạt động dựa trên nguyên lý thủy lực kết hợp với hệ thống dây xích và ròng rọc để tạo ra chuyển động nâng hạ

3. Các loại khung nâng xe nâng phổ biến

Trên thị trường hiện nay có nhiều loại khung nâng xe nâng khác nhau, mỗi loại đều có đặc điểm cấu tạo, ưu nhược điểm và phạm vi ứng dụng riêng. Việc hiểu rõ về từng loại khung nâng sẽ giúp bạn lựa chọn được thiết bị phù hợp nhất với nhu cầu sử dụng cụ thể. Dưới đây là ba loại khung nâng phổ biến nhất được sử dụng rộng rãi trong các ngành công nghiệp và logistics.

3.1 Khung nâng 2 tầng

Khung nâng 2 tầng (Duplex Mast) là loại khung đơn giản nhất trong các dòng xe nâng hiện nay, với cấu trúc gồm một tầng cố định và một tầng di động. Thiết kế này mang lại độ ổn định cao khi nâng hàng và cho phép người vận hành có tầm nhìn phía trước rất rõ ràng.

Thông thường, khung nâng 2 tầng phù hợp với các công việc không yêu cầu nâng hàng quá cao, nhưng nên chú ý độ cao khi hạ trụ để đảm bảo xe có thể chui vừa hoặc đảm bảo có thể hoạt động ở khu vực có trần thấp, khu vực xếp dỡ hàng từ container hoặc xe tải.

Ưu điểm:

Tầm nhìn rộng cho người vận hành
Chi phí bảo trì thấp
Vận hành đơn giản, an toàn cho người mới sử dụng

Nhược điểm:

Chiều cao nâng hạn chế
Không phù hợp với kho hàng cao tầng

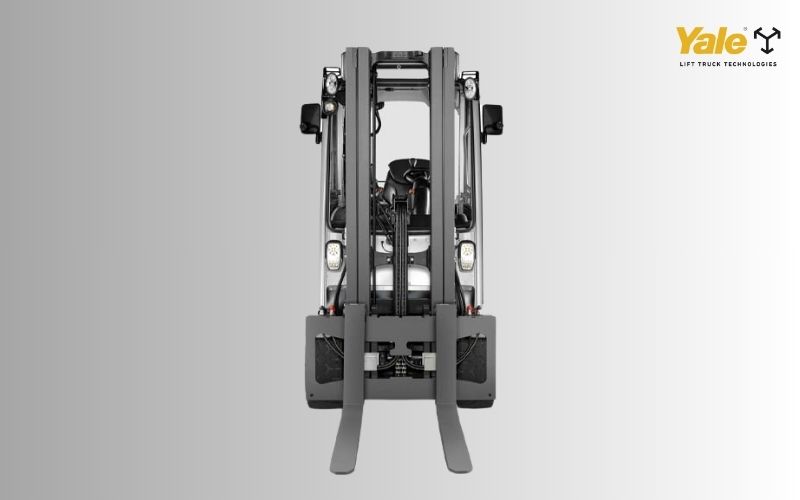

Hình ảnh khung nâng 2 tầng (Duplex Mast)

3.2 Khung nâng 3 tầng

Khung nâng 3 tầng (Triplex Mast) là loại phổ biến nhất hiện nay nhờ khả năng cân bằng tốt giữa chiều cao nâng và độ cao khi hạ trụ. Khung này bao gồm một tầng cố định và hai tầng di động, kết hợp với hệ thống xi lanh thủy lực giúp xe nâng hoạt động linh hoạt và hiệu quả hơn.

Điểm đáng chú ý là khung 3 tầng thường có chiều cao nâng từ 4 đến 6 mét nhưng vẫn đảm bảo độ cao khi hạ trụ thấp, rất phù hợp với các kho có cửa ra vào hạn chế chiều cao nhưng vẫn yêu cầu xếp hàng lên kệ cao.

Ưu điểm:

Có chức năng nâng tự do, linh hoạt trong vận hành
Phù hợp với nhiều loại không gian làm việc khác nhau
Khả năng nâng cao đáng kể so với khung 2 tầng

Nhược điểm:

Tầm nhìn phía trước không tốt bằng khung 2 tầng
Cấu trúc phức tạp hơn
Giá chênh lệch hơn so với khung 2 tầng

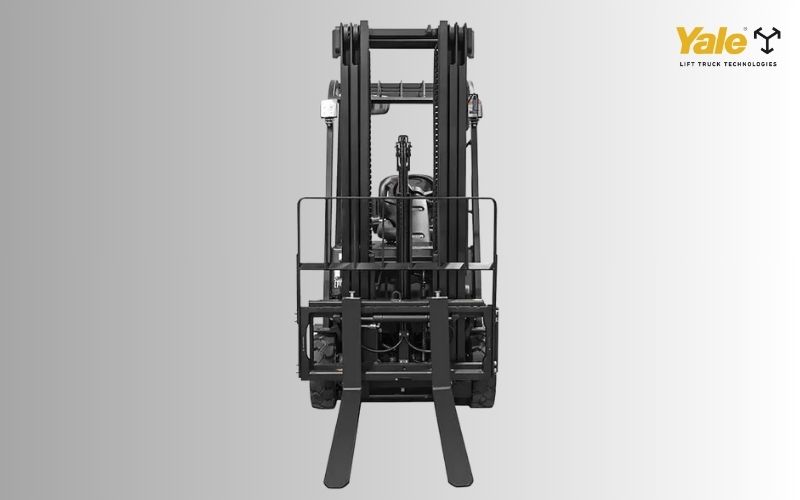

Hình ảnh khung nâng 3 tầng (Triplex Mast)

3.3 Khung nâng 4 tầng

Khung nâng 4 tầng (Quadruplex Mast) là dòng khung nâng cao cấp nhất, được thiết kế cho những nhu cầu đặc biệt, đòi hỏi đáp ứng cả về độ cao nâng và độ cao trụ khi hạ thấp nhất. Cấu trúc khung gồm một tầng cố định và ba tầng di động, tích hợp hệ thống thủy lực và dây xích phức tạp, cùng các cơ chế ổn định bổ sung để đảm bảo an toàn khi nâng hàng.

Với độ cao khung khi hạ tối đa thấp, khung nâng 4 tầng vẫn có thể di chuyển qua các khu vực trần thấp hoặc vào trong container, đồng thời tối ưu hóa không gian kho theo – rất lý tưởng cho các trung tâm phân phối, kho hàng cao tầng hoặc hệ thống kệ xếp hàng tự động.

Ưu điểm:

Khả năng nâng hàng lên độ cao tối đa
Tối ưu không gian kho bãi
Có thể di chuyển qua các cửa thấp hoặc làm việc trong container

Nhược điểm:

Tầm nhìn hạn chế nhất trong số các loại khung
Cấu trúc phức tạp, chi phí bảo trì cao
Độ ổn định giảm ở độ cao lớn
Giá thành cao hơn các loại khung khác

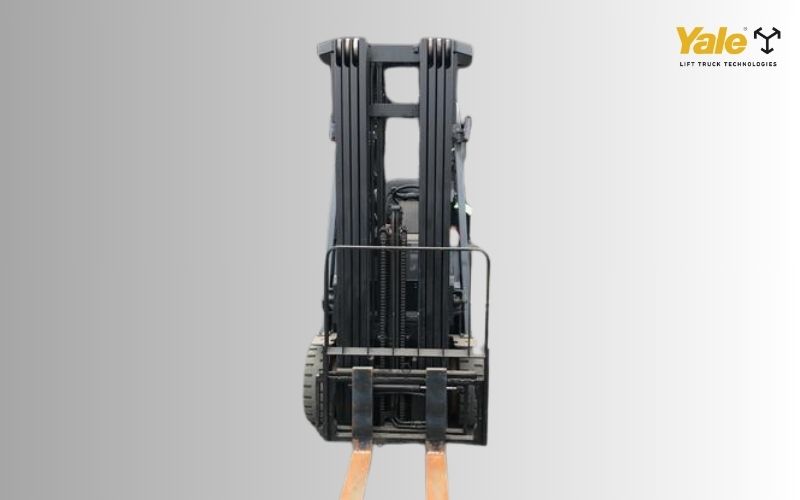

Hình ảnh khung nâng 4 tầng (Quadruplex Mast)

4. Lựa chọn khung nâng xe nâng phù hợp với nhu cầu

Việc lựa chọn khung nâng phù hợp đóng vai trò quyết định đến hiệu quả công việc và an toàn trong quá trình vận hành. Dưới đây là các yếu tố cần cân nhắc khi lựa chọn:

Chiều cao tối đa

Xác định chiều cao lớn nhất mà bạn cần nâng hàng lên. Chiều cao này phụ thuộc vào:

Chiều cao kệ hàng cao nhất trong kho
Khoảng cách an toàn cần thiết giữa hàng hóa và trần nhà
Loại pallet hoặc container sử dụng

Bạn nên chọn khung nâng có chiều cao tối đa lớn hơn 10-15% so với nhu cầu thực tế để đảm bảo tính linh hoạt trong tương lai.

Chiều cao nâng hàng

Chiều cao nâng hàng là khoảng cách từ mặt đất đến điểm cao nhất mà càng nâng có thể đạt được. Cần xem xét:

Tần suất nâng hàng ở các độ cao khác nhau
Loại hàng hóa cần xử lý
Sự cân bằng giữa hiệu suất và chi phí

Nếu ít nâng hàng lên cao, khung nâng 3 tầng đã đủ để đáp ứng nhu cầu cho doanh nghiệp bạn

Chiều cao tối thiểu khi hạ khung nâng

Đây là chiều cao của khung nâng khi thu gọn hoàn toàn, yếu tố quan trọng khi:

Xe nâng cần di chuyển qua cửa thấp
Làm việc trong container

Khung 3 tầng và 4 tầng thường có chiều cao thu gọn thấp hơn so với khung 2 tầng có cùng khả năng nâng, nên phù hợp với không gian làm việc có giới hạn về chiều cao.

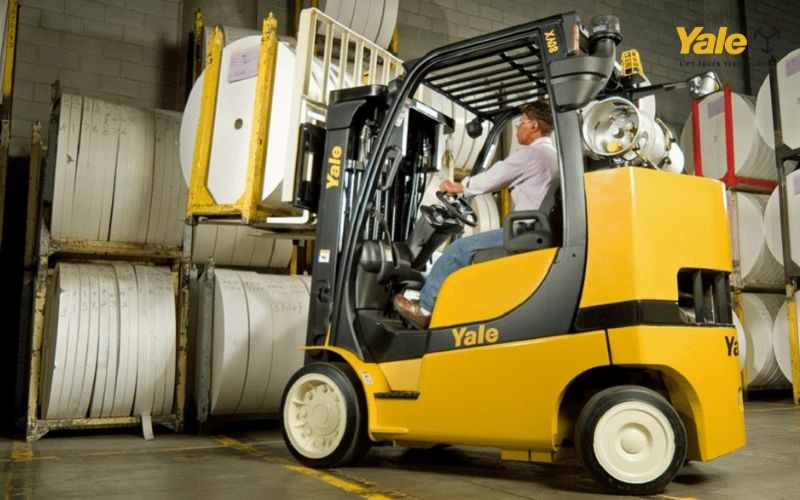

Chiều cao tối thiểu khi hạ khung nâng là một trong những tiêu chí khi lựa chọn khung nâng xe nâng

Môi trường làm việc

Đặc điểm của môi trường làm việc có ảnh hưởng lớn đến việc lựa chọn khung nâng:

Lối đi hẹp: Nên chọn xe nâng cao reach truck với khung nâng chuyên dụng
Kho có trần thấp nhưng cần nâng cao: Khung 3 tầng là lựa chọn phù hợp
Kho hàng rộng lớn, lối đi thoáng: Có thể sử dụng khung 2 tầng đơn giản
Sử dụng với các yêu cầu đa dạng: Khung 3 tầng linh hoạt hơn

Việc lựa chọn khung nâng phù hợp không chỉ giúp tối ưu hóa hiệu suất làm việc mà còn đảm bảo an toàn và kéo dài tuổi thọ của xe nâng. Cân nhắc kỹ các yếu tố trên và tham khảo ý kiến của các chuyên gia trong ngành để có quyết định đúng đắn.

Khung nâng xe nâng là bộ phận quan trọng quyết định khả năng hoạt động và hiệu quả của xe nâng hàng. Với những thông tin được cung cấp ở bài viết trên, Xe nâng Yale Việt Nam hy vọng rằng bạn có thể đưa ra lựa chọn phù hợp nhất với nhu cầu sử dụng của mình, từ đó tối ưu hóa quy trình làm việc và tiết kiệm chi phí đầu tư lâu dài.

Để được tư vấn chi tiết về các loại khung nâng xe nâng phù hợp với nhu cầu sử dụng của doanh nghiệp, hãy liên hệ với Xe nâng Yale Việt Nam ngay hôm nay để nhận được sự hỗ trợ tốt nhất!
