Động cơ thủy lực là thiết bị cơ khí đóng vai trò chuyển đổi năng lượng của dòng chất lỏng áp suất cao thành chuyển động quay mạnh mẽ, giúp vận hành nhiều loại máy móc công nghiệp nặng. Nhờ khả năng hoạt động ổn định và hiệu suất truyền động cao, loại động cơ này được ứng dụng rộng rãi trong các lĩnh vực xây dựng, khai thác và sản xuất hiện đại. Mỗi dòng motor thủy lực lại có đặc tính và ưu thế riêng, phù hợp với từng yêu cầu tải trọng và tốc độ khác nhau. Hãy cùng Xe nâng Yale Việt Nam tìm hiểu chi tiết về các loại động cơ thủy lực phổ biến hiện nay để lựa chọn thiết bị phù hợp nhất cho nhu cầu sử dụng.

Nội dung chính

1. Động cơ thủy lực là gì?

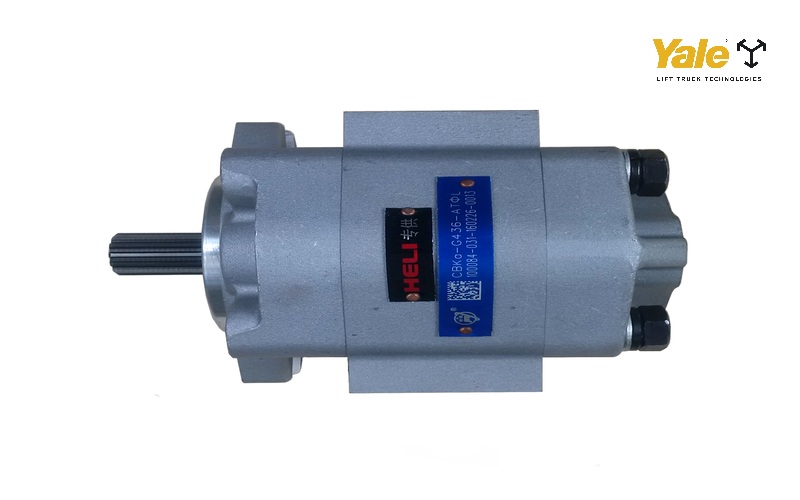

Động cơ thủy lực (còn gọi là mô-tơ thủy lực) là thiết bị chuyên dùng để chuyển đổi năng lượng thủy lực (cụ thể là áp suất và lưu lượng của chất lỏng, thường là dầu thủy lực) thành năng lượng cơ học quay. Khi dầu áp suất cao được đưa vào bên trong động cơ, nó tạo ra lực đẩy theo các khoang định hình, khiến rotor hoặc các phần quay sinh chuyển động quay và từ đó sinh ra mô-men xoắn để truyền ra trục.

Trong hệ thống thủy lực, động cơ thủy lực thường được sử dụng để điều khiển các cơ cấu quay như bánh xe, băng tải, trục quay toa, cơ cấu dẫn động quay trong máy công nghiệp… Trong khi đó, xi lanh thủy lực thường tạo ra chuyển động tịnh tiến (đi thẳng) còn động cơ thủy lực cung cấp chuyển động xoay.

2. Cấu tạo và nguyên lý hoạt động của động cơ thủy lực

Động cơ thủy lực là bộ phận có vai trò chuyển đổi năng lượng của dòng chất lỏng có áp suất cao thành chuyển động quay hoặc chuyển động tịnh tiến. Loại động cơ này thường xuất hiện trong các hệ thống máy công nghiệp, máy xúc, xe nâng, máy ép, tàu thủy và các dây chuyền sản xuất tự động. Cấu tạo và nguyên lý hoạt động của động cơ thủy lực được thiết kế đặc biệt nhằm tạo ra lực quay mạnh mẽ, ổn định và chính xác, đáp ứng yêu cầu làm việc liên tục trong điều kiện áp lực lớn.

Cấu tạo của động cơ thủy lực

Mỗi loại động cơ thủy lực có cấu tạo riêng tùy theo kiểu thiết kế, tuy nhiên về cơ bản, một động cơ hoàn chỉnh sẽ gồm những bộ phận chính sau:

Thân vỏ: Là phần khung bảo vệ toàn bộ chi tiết bên trong, thường làm từ thép hoặc gang đúc chịu lực. Lớp trong được gia công chính xác để tránh rò rỉ dầu và giảm ma sát. Một số loại cao cấp dùng hợp kim nhôm để giảm trọng lượng và tăng hiệu suất truyền động.
Trục quay: Được chế tạo bằng thép hợp kim bền, chịu mài mòn tốt. Trục đóng vai trò truyền mô-men xoắn ra ngoài, được gắn trên các ổ bi hoặc bạc đạn giúp chuyển động êm và ổn định.
Piston, bánh răng hoặc cánh gạt: Là bộ phận trực tiếp tạo chuyển động.
- Ở động cơ piston, dầu áp suất cao tác dụng lên đầu piston tạo lực đẩy tịnh tiến, truyền thành mô-men xoắn.
- Ở động cơ bánh răng, dòng dầu đẩy vào răng bánh khiến bánh chủ động quay.
- Ở động cơ cánh gạt, dầu đẩy các cánh mở rộng ra ngoài, làm rotor quay quanh tâm.
Van điều khiển: Có nhiệm vụ phân phối hướng và lưu lượng dòng dầu. Van giúp thay đổi tốc độ, chiều quay hoặc dừng động cơ. Một số loại có thêm van an toàn nhằm ngăn quá tải áp suất, bảo vệ hệ thống.
Phớt làm kín: Ngăn dầu rò rỉ ra ngoài và duy trì áp suất ổn định trong buồng làm việc. Loại phớt thường làm từ cao su chịu dầu hoặc vật liệu PTFE có khả năng chịu nhiệt tốt.
Vòng bi: Hỗ trợ trục quay trơn tru, giảm ma sát, hạn chế mài mòn và tăng độ bền cơ học.

Nguyên lý hoạt động của động cơ thủy lực

Nguyên lý trình bày cách áp suất và lưu lượng dầu được chuyển hóa thành mô-men xoắn quay. Áp lực tác động trực tiếp lên các phần làm việc bên trong, tạo ra lực dẫn đến chuyển động trục. Lưu lượng quyết định tốc độ quay, trong khi chênh áp quyết định lực xoắn sinh ra. Đảo chiều quay thực hiện bằng cách đổi hướng dẫn dầu vào/ra.

Quá trình chuyển đổi năng lượng

Động cơ thủy lực hoạt động dựa trên nguyên tắc biến đổi năng lượng áp suất của dầu thành cơ năng. Khi dầu có áp suất cao từ bơm thủy lực được dẫn vào khoang làm việc của động cơ, áp lực này tác động lên bề mặt piston hoặc cánh gạt, tạo ra lực đẩy. Lực đẩy được truyền thành chuyển động quay của trục chính.

Tốc độ quay phụ thuộc vào lưu lượng dầu đi vào, trong khi lực mô-men xoắn phụ thuộc vào áp suất của dầu. Điều này cho phép người sử dụng điều chỉnh dễ dàng tốc độ và công suất của động cơ bằng cách thay đổi áp suất hoặc lưu lượng dòng dầu.

Chu trình hoạt động

Quá trình vận hành của một động cơ thủy lực bao gồm ba giai đoạn chính:

Nhận dầu áp suất cao: Dầu được bơm từ hệ thống bơm thủy lực đến đầu vào động cơ qua đường ống và van điều khiển.
Tạo lực quay: Dầu đi vào buồng làm việc, đẩy piston hoặc bánh răng quay, đồng thời truyền mô-men ra trục.
Xả dầu áp suất thấp: Sau khi thực hiện công, dầu mất áp được đưa ra khỏi buồng qua đường hồi về thùng chứa, sẵn sàng cho chu kỳ tiếp theo.

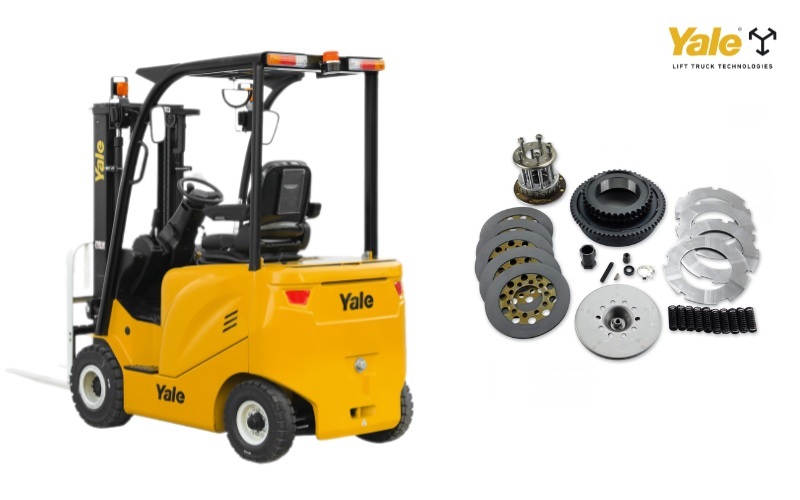

Cấu tạo và nguyên lý hoạt động của động cơ thủy lực được thiết kế đặc biệt nhằm tạo ra lực quay mạnh mẽ, ổn định và chính xác

3. Phân biệt bơm thủy lực và động cơ thủy lực

Nhiều người thường nhầm lẫn giữa bơm và động cơ thủy lực vì giữa bơm và động cơ thủy có cấu trúc tương đồng (các khoang làm việc, rotor, van phân phối).

Song chức năng của hai loại này hoàn toàn khác nhau: bơm biến năng lượng cơ sang thủy lực, còn động cơ làm ngược lại. Phân biệt rõ giúp thiết kế và bảo trì hệ thống hiệu quả hơn. Dưới đây bảng so sánh chi tiết giữa bơm thủy lực và động cơ thủy lực:

Tiêu chí	Bơm thủy lực	Động cơ thủy lực
Chức năng chính	Chuyển đổi năng lượng cơ học quay (từ động cơ điện hoặc động cơ đốt) thành năng lượng thủy lực (áp suất + lưu lượng dầu)	Chuyển đổi năng lượng thủy lực (áp suất + lưu lượng dầu) thành năng lượng cơ học quay (mô-men xoắn, tốc độ)
Hướng dòng dầu	Hút dầu từ thùng chứa hoặc đường hồi, đẩy dầu vào hệ thống với áp suất cao	Nhận dầu áp suất cao từ hệ thống, xả dầu đã qua làm việc về đường hồi
Nguồn cấp năng lượng	Được cấp từ trục quay (từ motor điện hoặc cơ cấu khác)	Được cấp từ áp suất dầu của hệ thống thủy lực
Kiểu thiết kế	Thường thiết kế theo loại bơm (bánh răng, piston, cánh gạt)	Thiết kế giống bơm nhưng cửa hút, cửa xả đổi ngược; có rotor, phần quay tương ứng
Đảo chiều / điều khiển tốc độ	Điều chỉnh lưu lượng hoặc áp suất bằng van, van tiết lưu; đảo chiều ít dùng	Có thể đảo chiều bằng cách đổi hướng cấp dầu; tốc độ điều khiển bằng thay đổi lưu lượng dầu
Điều kiện làm việc	Bơm sử dụng áp suất làm việc tiêu chuẩn (ví dụ 100–350 bar tùy loại), lưu lượng ổn định hoặc thay đổi	Động cơ cần dầu sạch, áp suất vào, lưu lượng ổn định; hiệu suất chuyển đổi là vấn đề quan trọng
Đặc điểm khi dừng	Không chịu tải lớn khi dừng, nhưng cần van xả hoặc van an toàn để bảo vệ	Khi dừng, nếu vẫn có áp dầu có cách ly thì động cơ không chịu lực từ hệ thống ngoài
Ứng dụng phổ biến	Là trái tim của hệ thống thủy lực, cung cấp dầu áp suất cho toàn bộ hệ thống	Được sử dụng tại các cơ cấu quay như trụ quay toa, bánh xe, băng tải, motor dẫn động quay trong máy công nghiệp

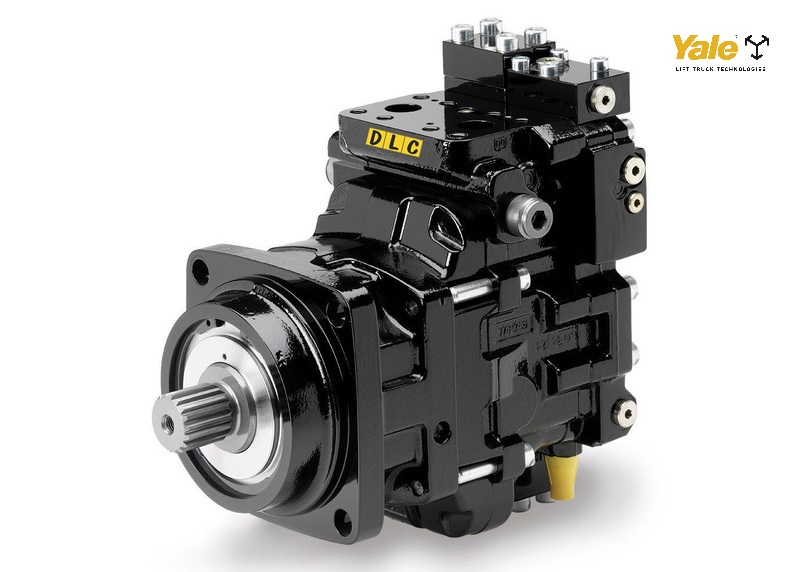

Nhiều người thường nhầm lẫn giữa bơm và động cơ thủy lực vì chúng có cấu trúc tương đồng (các khoang làm việc, rotor, van phân phối)

4. Ưu nhược điểm của các loại động cơ thủy lực phổ biến

Trong hệ thống truyền động thủy lực, mỗi loại động cơ lại có cấu tạo và đặc tính vận hành riêng, phù hợp cho từng nhóm thiết bị và điều kiện làm việc khác nhau. Việc hiểu rõ ưu nhược điểm của từng dòng động cơ giúp người sử dụng lựa chọn được loại phù hợp, đảm bảo hiệu suất tối đa, tiết kiệm năng lượng và giảm chi phí bảo trì.

Bốn dòng phổ biến nhất hiện nay gồm động cơ thủy lực piston, bánh răng, cánh gạt và hình sao – mỗi loại đều mang đặc trưng riêng về công suất, độ bền và khả năng chịu tải.

4.1 Động cơ thủy lực piston

Động cơ thủy lực piston là loại có hiệu suất cao nhất trong tất cả các dòng hiện nay. Thiết kế bao gồm nhiều piston bố trí quanh tâm trục, tạo chuyển động quay thông qua lực đẩy từ dầu áp suất cao. Áp suất làm việc của loại này thường đạt từ 250 – 420 bar, thích hợp cho môi trường tải nặng hoặc yêu cầu mô-men xoắn lớn.

Ưu điểm nổi bật của động cơ piston là khả năng chịu áp cao, mô-men mạnh và hiệu suất truyền động lên đến 95%. Hoạt động êm, phản hồi nhanh, điều chỉnh được tốc độ chính xác, nên thường được sử dụng trong máy ép thủy lực, cần cẩu, xe nâng, máy khoan dầu khí hoặc hệ thống điều khiển robot công nghiệp.

Tuy nhiên, loại này có cấu tạo phức tạp, giá thành cao và yêu cầu bảo dưỡng định kỳ để tránh hao mòn piston hoặc rò rỉ dầu trong buồng áp. Ngoài ra, trọng lượng lớn và độ nhạy với chất lượng dầu khiến việc vận hành cần người kỹ thuật có chuyên môn.

4.2 Motor thủy lực bánh răng

Motor thủy lực bánh răng là dòng có cấu tạo đơn giản nhất, hoạt động dựa trên chuyển động quay của hai bánh răng ăn khớp với nhau. Khi dầu áp suất cao được đưa vào, áp lực đẩy làm bánh răng quay, tạo chuyển động cơ học liên tục. Áp suất làm việc trung bình của loại này dao động từ 100 – 250 bar, tùy thiết kế.

Điểm mạnh của động cơ bánh răng là kết cấu gọn, dễ lắp đặt, chi phí thấp và khả năng hoạt động ổn định trong thời gian dài. Độ bền cao, ít hư hỏng, chịu được điều kiện làm việc khắc nghiệt, phù hợp cho các thiết bị như máy xúc mini, xe nâng nhỏ, băng chuyền và máy nông nghiệp.

Nhược điểm là hiệu suất thấp hơn so với động cơ piston, chỉ đạt khoảng 80 – 88%, đồng thời phát ra tiếng ồn lớn hơn khi làm việc ở áp cao. Mô-men tạo ra không quá lớn nên không phù hợp với hệ thống cần lực kéo mạnh hoặc yêu cầu điều khiển chính xác.

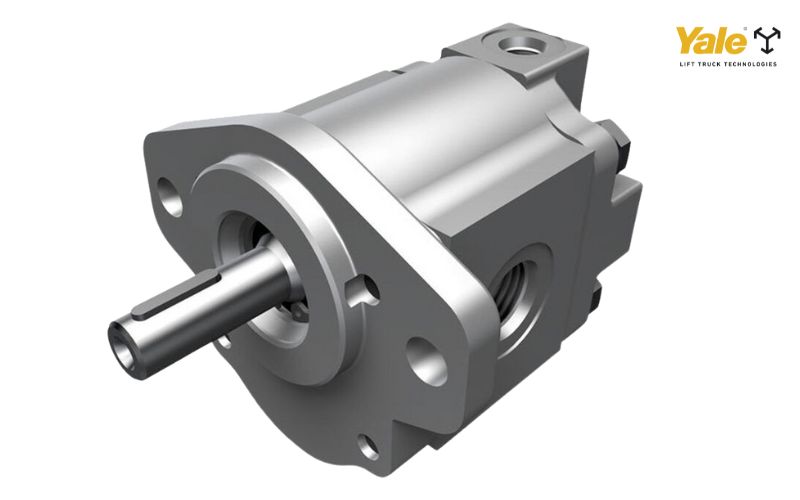

Mỗi loại động cơ thủy lực có cấu tạo và đặc tính riêng, phù hợp với từng thiết bị và điều kiện làm việc khác nhau

4.3 Động cơ thủy lực cánh gạt

Động cơ thủy lực cánh gạt hoạt động dựa trên nguyên lý dầu ép đẩy các cánh mở rộng ra khỏi rotor, làm trục quay. Loại này có khả năng tạo chuyển động mượt, không rung và ít tiếng ồn, rất được ưa chuộng trong hệ thống yêu cầu vận hành êm và ổn định. Áp suất làm việc trung bình từ 150 – 250 bar, hiệu suất đạt khoảng 85 – 92%.

Ưu điểm chính là chuyển động đều, vận hành êm, độ chính xác cao và tuổi thọ khá tốt. Động cơ cánh gạt thường được dùng trong máy ép nhựa, hệ thống thủy lực tàu biển, robot công nghiệp và máy sản xuất thực phẩm. Nhờ thiết kế gọn, trọng lượng nhẹ, động cơ dễ bảo trì và thay thế linh kiện.

Hạn chế của dòng này là không chịu được tải quá lớn và dễ mòn cánh khi dầu thủy lực bị bẩn. Ngoài ra, cần kiểm soát áp suất ổn định vì khi vượt ngưỡng thiết kế, cánh dễ bị kẹt hoặc cong biến dạng, gây giảm hiệu suất.

4.4 Động cơ thủy lực hình sao

Động cơ thủy lực hình sao – còn gọi là động cơ piston hướng tâm – có cấu tạo gồm các piston sắp xếp tỏa tròn như hình ngôi sao quanh trục quay. Khi dầu đi vào, các piston hướng tâm đẩy lên xuống, tạo mô-men xoắn mạnh, đặc biệt hiệu quả ở tốc độ thấp. Áp suất làm việc có thể đạt đến 450 bar, với hiệu suất trung bình 93 – 96%.

Ưu điểm nổi bật là mô-men xoắn cực lớn ở tốc độ thấp, khả năng đảo chiều nhanh và hoạt động ổn định trong môi trường tải nặng. Loại này thường được ứng dụng trong máy khoan hầm, máy công trình, xe quân sự, tàu thủy và thiết bị khai thác mỏ. Ngoài ra, nhờ kết cấu chắc chắn, động cơ hình sao có tuổi thọ rất cao, chịu được áp lực và va đập mạnh.

Nhược điểm chính là kích thước cồng kềnh, trọng lượng nặng và giá thành sản xuất cao. Việc bảo dưỡng cũng đòi hỏi kỹ thuật viên có kinh nghiệm vì cấu tạo phức tạp và yêu cầu kiểm tra định kỳ các chi tiết piston hướng tâm.

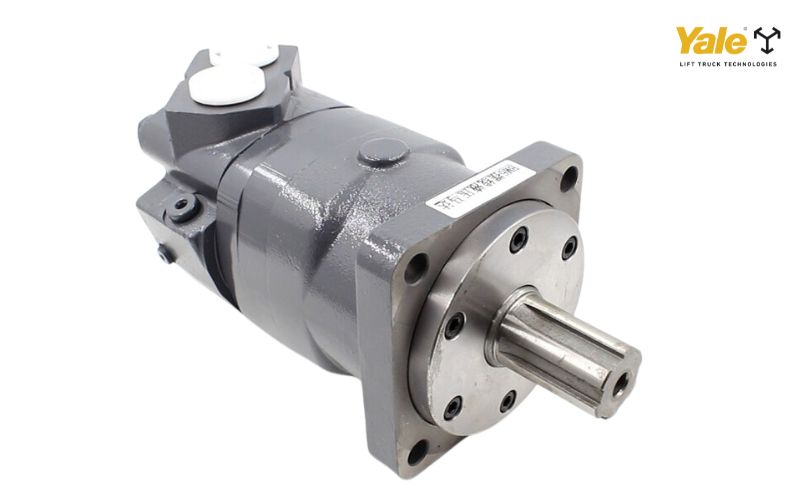

Hiểu rõ ưu nhược điểm từng loại động cơ giúp chọn đúng thiết bị, tối ưu hiệu suất và giảm chi phí vận hành.

5. Ứng dụng thực tiễn của motor thủy lực trong các ngành công nghiệp

Động cơ thủy lực được xem là “trái tim” của nhiều hệ thống máy móc công nghiệp nhờ khả năng tạo ra lực quay mạnh mẽ và điều khiển chính xác trong không gian hẹp. Với ưu điểm làm việc ổn định, chịu tải lớn và hiệu suất cao, motor thủy lực hiện diện trong hầu hết các lĩnh vực như cơ khí, khai thác mỏ, nông nghiệp, xây dựng, hàng hải và chế tạo máy.

Tùy theo nhu cầu tốc độ và mô-men xoắn, motor thủy lực được chia thành hai nhóm chính: loại tốc độ cao – mô-men thấp và loại tốc độ thấp – mô-men cao.

5.1 Loại động cơ thủy lực tốc độ cao mô men thấp

Động cơ thủy lực tốc độ cao – mô-men thấp thường được sử dụng trong những hệ thống cần tốc độ quay lớn nhưng không đòi hỏi lực kéo quá mạnh. Loại này có thiết kế nhỏ gọn, dễ lắp đặt, hoạt động ổn định và phản hồi nhanh. Nhờ cấu tạo tối giản, các motor này thường được ứng dụng trong máy công cụ, băng tải, quạt gió công nghiệp, hệ thống bơm dầu tuần hoàn và các thiết bị tự động hóa.

Một ưu điểm đáng chú ý là khả năng duy trì tốc độ quay đều đặn và ít dao động, giúp đảm bảo hiệu suất sản xuất ổn định. Motor thủy lực tốc độ cao cũng thích hợp với các thiết bị cần khởi động nhanh hoặc hoạt động liên tục trong thời gian dài mà không sinh nhiệt lớn. Tuy nhiên, do mô-men xoắn nhỏ nên không phù hợp với các ứng dụng tải nặng hoặc cần lực kéo mạnh như máy xúc hay cần cẩu thủy lực.

5.2 Loại motor thủy lực tốc độ thấp, mô men tốc độ cao

Ngược lại, loại motor thủy lực tốc độ thấp – mô-men cao được thiết kế dành cho những thiết bị cần lực kéo lớn, hoạt động trong môi trường tải nặng hoặc di chuyển vật thể có trọng lượng cao. Cấu tạo thường gồm nhiều piston hoặc cơ cấu bánh răng đặc biệt giúp tăng mô-men xoắn đầu ra, trong khi vẫn đảm bảo chuyển động quay mượt và chính xác ở tốc độ thấp.

Loại này được ứng dụng rộng rãi trong máy ép thủy lực, xe nâng hàng, máy khoan hầm, máy đào, tàu thủy, thiết bị nông nghiệp công suất lớn và hệ thống quay trộn bê tông. Với khả năng chịu áp suất lên tới hàng trăm bar, motor mô-men cao giúp tiết kiệm năng lượng và đảm bảo độ bền cơ học vượt trội. Tuy nhiên, tốc độ quay thấp khiến nó không phù hợp với những hệ thống cần phản hồi nhanh hoặc điều khiển tinh vi.

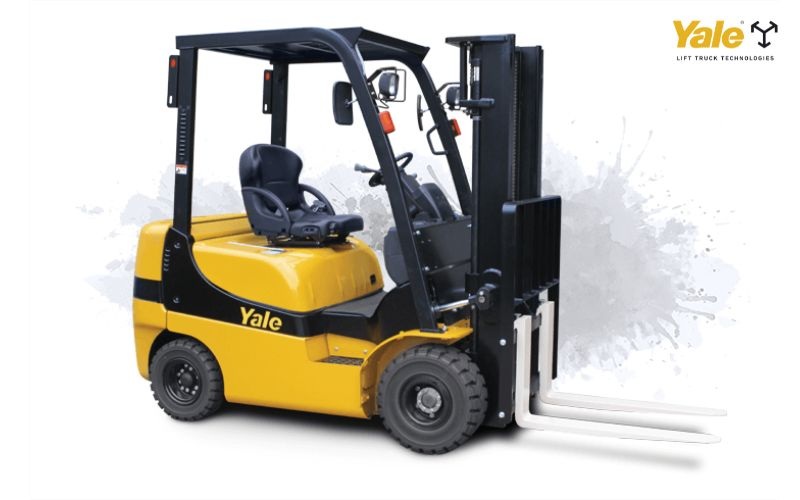

Xe nâng Yale Việt Nam chính là địa chỉ uy tín mang đến giải pháp thiết bị thủy lực toàn diện cho mọi nhu cầu sản xuất của doanh nghiệp

Như vậy, có thể thấy động cơ thủy lực giữ vai trò quan trọng trong việc tạo ra chuyển động mạnh mẽ, ổn định và chính xác cho nhiều thiết bị công nghiệp hiện nay. Việc lựa chọn đúng loại motor thủy lực không chỉ giúp tối ưu hiệu suất làm việc mà còn gia tăng tuổi thọ cho hệ thống máy móc. Nếu đang tìm kiếm sản phẩm chất lượng cao, vận hành bền bỉ và được tư vấn chuyên sâu, Xe nâng Yale Việt Nam chính là địa chỉ uy tín mang đến giải pháp thiết bị thủy lực toàn diện, đáp ứng mọi nhu cầu sản xuất của doanh nghiệp.
