Cấu tạo hộp số xe nâng và cách xử lý khi bị nóng

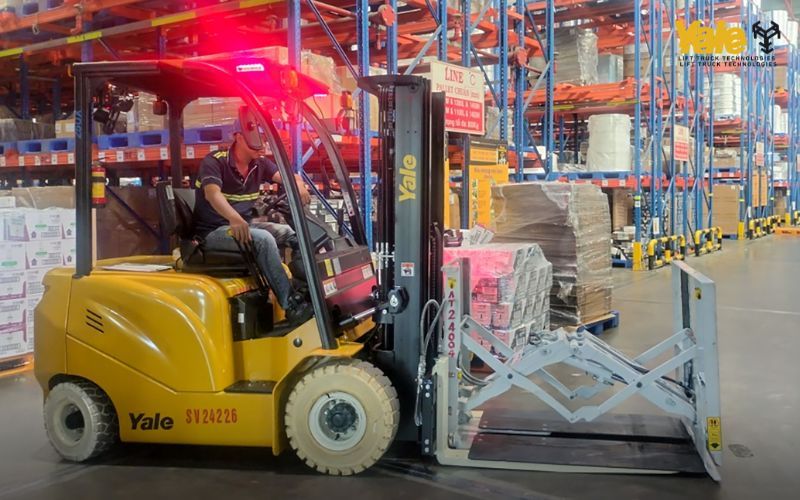

Trong môi trường vận hành kho bãi cường độ cao, tình trạng hộp số quá nhiệt là vấn đề không hiếm gặp và có thể gây ảnh hưởng lớn đến hiệu suất thiết bị. Nguyên nhân hộp số xe nâng bị nóng nếu không được nhận diện và xử lý kịp thời sẽ dẫn đến chi phí sửa chữa lớn và gián đoạn hoạt động. Trong bài viết này, Xe nâng Yale Việt Nam sẽ cùng bạn tìm hiểu chi tiết cấu tạo hộp số xe nâng và hướng dẫn cách kiểm tra hiệu quả khi hộp số bị nóng để đảm bảo xe nâng luôn vận hành ổn định.

1. Cấu tạo chi tiết hộp số xe nâng và nguyên lý hoạt động

Hộp số xe nâng có cấu trúc phức tạp hơn so với xe ô tô thông thường do đặc thù phải thay đổi hướng di chuyển (tiến – lùi) liên tục và làm việc dưới tải trọng cực lớn.

1.1. Các thành phần cấu tạo trọng yếu

Hộp số xe nâng được cấu tạo bởi đầy đủ các linh kiện bên trong:

• Vỏ hộp số: Đúc bằng hợp kim gang hoặc nhôm chịu lực, có các cánh tản nhiệt để giải phóng nhiệt lượng phát sinh từ ma sát dầu.
• Hệ thống trục (Shafts): Bao gồm trục sơ cấp (nhận lực từ động cơ), trục trung gian và trục thứ cấp (truyền lực ra cầu sai).
• Các bánh răng truyền động: Chế tạo từ thép hợp kim cứng, cắt răng nghiêng để giảm tiếng ồn và tăng diện tích tiếp xúc khi khớp răng.
• Bộ biến mô thủy lực (Torque Converter): Chỉ có trên số tự động, đóng vai trò như một ly hợp thủy lực giúp tách/kết nối truyền động mà không cần ngắt quãng dòng công suất.
• Bơm dầu hộp số: Cung cấp áp suất thủy lực để bôi trơn và điều khiển các lá côn chồng (clutch packs).
• Bộ điều khiển (Valve Body): Hệ thống các van điều hướng dòng dầu thủy lực đến các vị trí số tương ứng.

1.2. Nguyên lý hoạt động chuyên sâu

Quy trình truyền động trong hộp số xe nâng diễn ra theo các bước:

• Tiếp nhận: Công suất từ trục khuỷu động cơ truyền qua bánh đà vào hộp số.
• Biến đổi: Người lái chọn chế độ (Tiến/Lùi/Số thấp/Số cao). Lúc này, bộ điều khiển sẽ kích hoạt các vòng đồng tốc (số sàn) hoặc ép các lá côn thủy lực (số tự động) để chọn cặp bánh răng có tỉ số truyền phù hợp.
• Truyền tải: Mô-men xoắn sau khi được khuếch đại qua các tầng bánh răng sẽ truyền ra trục đầu ra, đi tới bộ vi sai và làm quay bánh xe.
• Đảo chiều: Đặc điểm riêng của xe nâng là số tiến và số lùi thường có tỉ số truyền tương đương nhau để đảm bảo tốc độ và lực kéo đồng nhất khi đóng hàng vào/ra kho.

2. Phân loại các dòng hộp số xe nâng thông dụng hiện nay

Dựa trên cơ chế điều khiển áp suất và phương thức truyền lực, hộp số xe nâng được chia làm hai dòng chính:

2.1. Hộp số sàn (Manual Transmission)

Hộp số sàn sử dụng cơ chế ăn khớp trực tiếp giữa các bánh răng thông qua bộ đồng tốc.

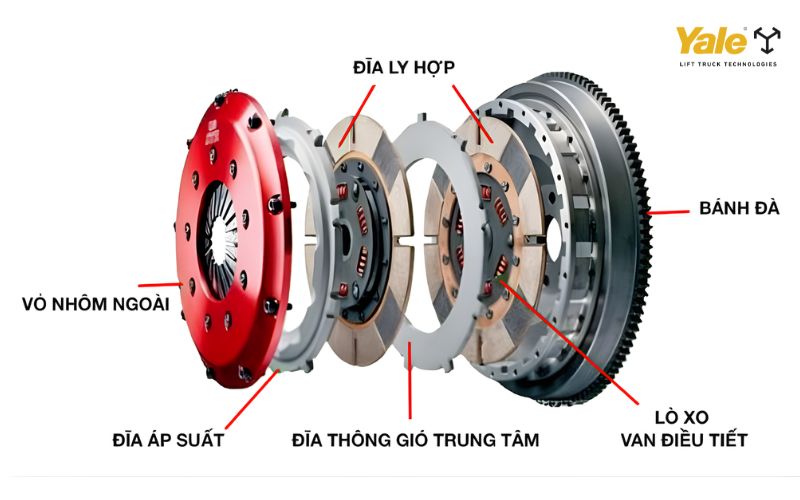

• Cấu tạo đặc trưng: Bao gồm đĩa ma sát (lá côn), bàn ép và vòng bi tỳ (bạc đạn cắt ly hợp).
• Cơ chế vận hành: Người lái đạp chân côn để ngắt kết nối động cơ, sau đó dùng cần số để di chuyển bộ đồng tốc khớp vào bánh răng số mong muốn.
• Hiệu suất: Đạt mức 90-95% vì ít tổn hao công suất qua nhiệt lượng dầu. Tuy nhiên, nếu tài xế “rà côn” quá nhiều sẽ gây cháy lá côn và mòn bánh răng nhanh chóng.

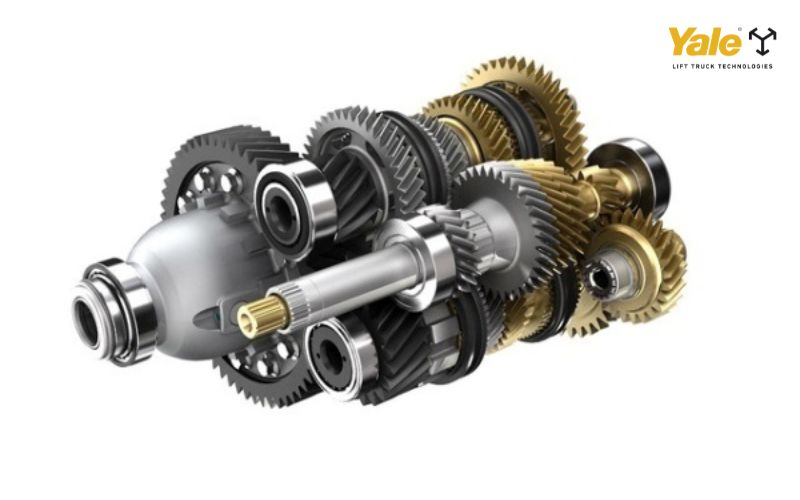

2.2. Hộp số tự động (Automatic/Powershift)

Phần lớn các dòng xe nâng dầu/gas từ 2.5 tấn đến 10 tấn hiện nay đều sử dụng hộp số tự động thủy lực (Powershift).

• Cấu tạo đặc trưng: Sử dụng các lá côn thép và lá phíp xếp chồng lên nhau trong các giỏ ly hợp (clutch drum).
• Cơ chế vận hành: Áp suất dầu thủy lực được bơm vào các ngăn chứa để ép chặt các lá côn lại với nhau, tạo ra kết nối truyền động. Toàn bộ quá trình diễn ra tự động thông qua việc gạt cần điều khiển điện tử cạnh vô lăng.
• Trải nghiệm: Loại bỏ hoàn toàn tình trạng chết máy khi tải nặng, giúp xe di chuyển cực kỳ mượt mà trong các không gian hẹp đòi hỏi độ chính xác cao.

3. Sự khác biệt giữa hộp số sàn và số tự động trên xe nâng

Bảng so sánh dưới đây được phân tích dựa trên dữ liệu vận hành thực tế tại các kho bãi:

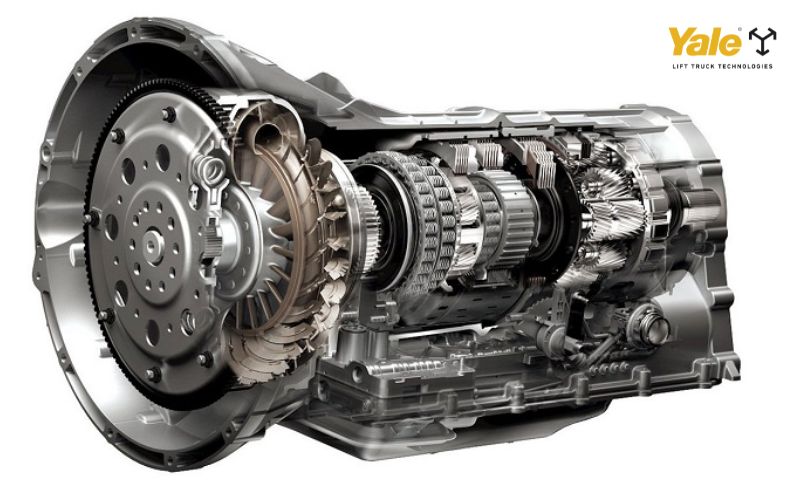

4. 05 nguyên nhân kỹ thuật phổ biến khiến hộp số xe nâng bị nóng

Việc xác định đúng nguyên nhân kỹ thuật là bước quan trọng để xử lý triệt để tình trạng quá nhiệt của hộp số xe nâng.

4.1. Tắc lọc dầu hộp số làm giảm khả năng tuần hoàn và làm mát

Lọc dầu có nhiệm vụ giữ lại cặn bẩn và tạp chất trong dầu. Khi lọc bị tắc, dòng dầu không thể lưu thông hiệu quả, làm giảm khả năng làm mát và dẫn đến tích tụ nhiệt trong hộp số.

4.2. Sử dụng sai loại dầu hoặc dầu đã biến chất

Mỗi loại hộp số yêu cầu loại dầu với độ nhớt và phụ gia phù hợp. Việc sử dụng sai dầu hoặc không thay dầu định kỳ sẽ làm giảm khả năng bôi trơn, tăng ma sát và sinh nhiệt nhanh chóng.

4.3. Thiếu hụt dầu do rò rỉ phớt, gioăng hoặc nứt vỏ hộp số

Rò rỉ dầu là nguyên nhân phổ biến nhưng dễ bị bỏ qua. Khi lượng dầu không đủ, các chi tiết bên trong không được bôi trơn đầy đủ, dẫn đến tăng nhiệt độ và hư hỏng nhanh.

4.4. Két làm mát dầu (oil cooler) bám bụi, nghẹt gió

Két làm mát đóng vai trò tản nhiệt cho dầu hộp số. Khi bị bám bụi hoặc tắc nghẽn, hiệu quả trao đổi nhiệt giảm đáng kể, khiến nhiệt độ dầu tăng cao.

4.5. Hư hỏng bơm dầu hộp số, áp suất dầu không đủ

Bơm dầu giúp tuần hoàn dầu trong hệ thống. Nếu bơm yếu hoặc hỏng, áp suất dầu không đủ sẽ làm giảm khả năng bôi trơn và làm mát, từ đó gây quá nhiệt.

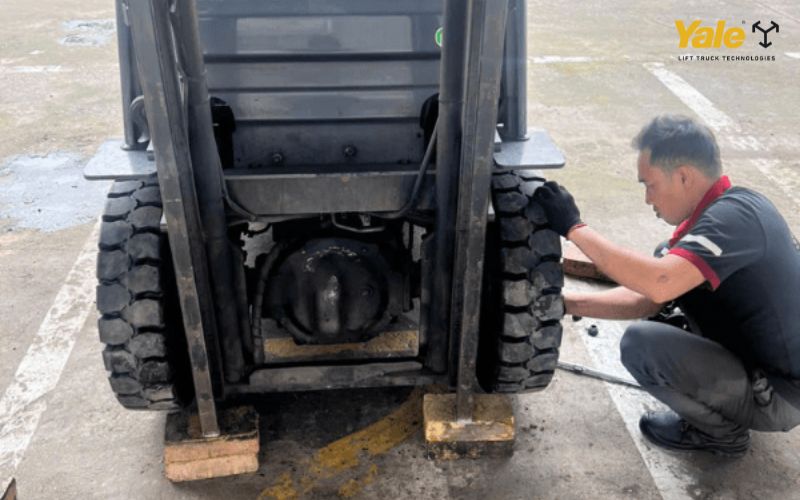

5. Quy trình kiểm tra khi phát hiện hộp số xe nâng bị nóng

Khi phát hiện các dấu hiệu bất thường liên quan đến nhiệt độ hộp số, doanh nghiệp cần thực hiện kiểm tra theo đúng quy trình kỹ thuật để xác định chính xác nguyên nhân hộp số xe nâng bị nóng, từ đó đưa ra phương án xử lý phù hợp và kịp thời.

5.1. Dừng xe đúng cách và kiểm tra mức dầu theo tiêu chuẩn kỹ thuật

Trước tiên, cần đưa xe về trạng thái dừng hoàn toàn, đảm bảo an toàn trước khi kiểm tra. Sau đó, tiến hành kiểm tra mức dầu hộp số theo đúng hướng dẫn của nhà sản xuất để xác định xem hệ thống có bị thiếu dầu hoặc có dấu hiệu rò rỉ hay không. Mức dầu không đạt chuẩn là nguyên nhân phổ biến gây quá nhiệt.

5.2. Quan sát màu sắc và tình trạng dầu hộp số

Dầu hộp số là yếu tố phản ánh trực tiếp tình trạng vận hành bên trong. Nếu dầu chuyển sang màu sẫm, có mùi khét hoặc xuất hiện cặn bẩn, mạt kim loại, điều đó cho thấy dầu đã bị biến chất hoặc hệ thống đang gặp vấn đề nghiêm trọng liên quan đến ma sát và nhiệt độ.

5.3. Kiểm tra rò rỉ bên ngoài và tình trạng két làm mát

Tiếp theo, cần kiểm tra các vị trí bên ngoài như phớt, gioăng, đường ống và vỏ hộp số để phát hiện dấu hiệu rò rỉ dầu. Đồng thời, kiểm tra két làm mát dầu (oil cooler) để đảm bảo không bị bám bụi, tắc nghẽn hoặc cản trở lưu thông gió – yếu tố ảnh hưởng trực tiếp đến khả năng tản nhiệt.

5.4. Đo áp suất bơm dầu và kiểm tra hệ thống lọc

Đây là bước kiểm tra chuyên sâu, thường cần thiết bị kỹ thuật để đo áp suất bơm dầu và đánh giá khả năng tuần hoàn trong hệ thống. Nếu áp suất không đạt tiêu chuẩn hoặc lọc dầu bị tắc, hiệu quả bôi trơn và làm mát sẽ suy giảm đáng kể, dẫn đến tình trạng quá nhiệt.

5.5. Khi nào cần đưa xe đến đơn vị kỹ thuật chuyên sâu

Trong trường hợp không thể xác định rõ nguyên nhân hoặc phát hiện các dấu hiệu hư hỏng nghiêm trọng như tiếng ồn lớn, mất lực kéo hoặc nhiệt độ tăng nhanh bất thường, doanh nghiệp nên đưa xe đến đơn vị kỹ thuật chuyên sâu để kiểm tra toàn diện. Việc xử lý sớm sẽ giúp tránh các hư hỏng lan rộng và giảm chi phí sửa chữa.

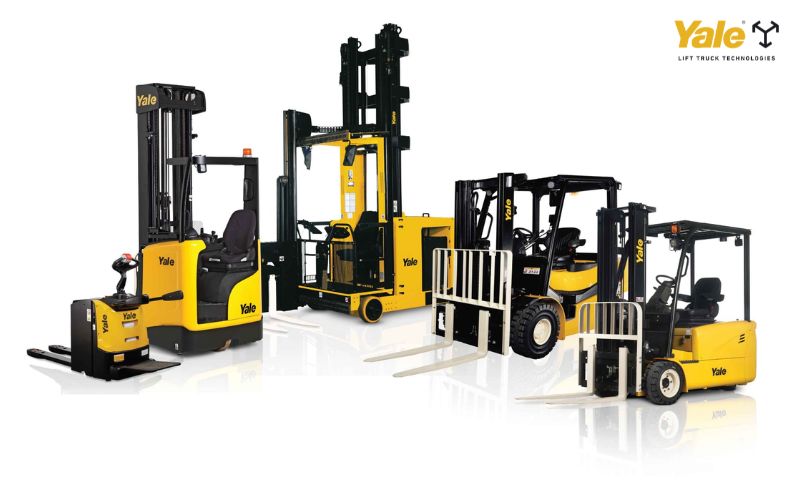

6. Giải pháp dịch vụ thuê xe nâng và phụ tùng chính hãng từ Xe nâng Yale Việt Nam

Trong thực tế, để hạn chế tối đa nguyên nhân hộp số xe nâng bị nóng, doanh nghiệp cần kết hợp giữa vận hành đúng cách và sử dụng dịch vụ kỹ thuật chuyên sâu. Xe nâng Yale Việt Nam cung cấp các giải pháp toàn diện:

• Dịch vụ thuê xe nâng hiện đại, được kiểm định và bảo trì định kỳ
• Phụ tùng chính hãng giúp đảm bảo hệ thống truyền động hoạt động ổn định
• Dịch vụ kiểm tra và bảo dưỡng chuyên sâu theo tiêu chuẩn kỹ thuật

Kết luận

Nguyên nhân hộp số xe nâng bị nóng có thể đến từ nhiều yếu tố như kỹ thuật, vận hành hoặc môi trường làm việc. Việc nhận biết sớm dấu hiệu và kiểm tra đúng quy trình không chỉ giúp hạn chế rủi ro mà còn tối ưu chi phí vận hành cho doanh nghiệp. Để đảm bảo xe nâng luôn hoạt động ổn định và bền bỉ, doanh nghiệp nên lựa chọn giải pháp từ Xe nâng Yale Việt Nam – đối tác uy tín trong lĩnh vực xe nâng và vận hành kho bãi hiện đại.
