Bơm thủy lực xe nâng là gì? Cấu tạo và nguyên lý hoạt động

Bơm thủy lực xe nâng là bộ phận đóng vai trò trung tâm trong hệ thống nâng hạ, giúp truyền năng lượng từ động cơ đến các cơ cấu chấp hành thông qua dầu thủy lực. Với khả năng tạo áp suất và lưu lượng ổn định, bơm thủy lực đảm bảo xe nâng hoạt động mạnh mẽ, an toàn và hiệu quả. Để hiểu rõ hơn về tầm quan trọng của bộ phận này, hãy cùng Xe nâng Yale Việt Nam khám phá chi tiết cấu tạo và nguyên lý hoạt động của bơm thủy lực xe nâng qua bài viết dưới đây.

1. Định nghĩa Bơm thủy lực xe nâng là gì?

Bơm thủy lực (hydraulic pump) trên xe nâng là thiết bị chuyển đổi công năng từ năng lượng cơ (cơ năng do động cơ thực hiện) sang năng lượng thủy lực (áp suất và lưu lượng dầu). Khi động cơ xe nâng quay trục bơm, bơm sẽ hút dầu thủy lực từ két chứa và tạo ra dòng chảy có áp suất cao, cung cấp cho các cơ cấu chấp hành (xy‑lanh nâng hạ, cơ cấu nghiêng khung…) thực hiện chuyển động.

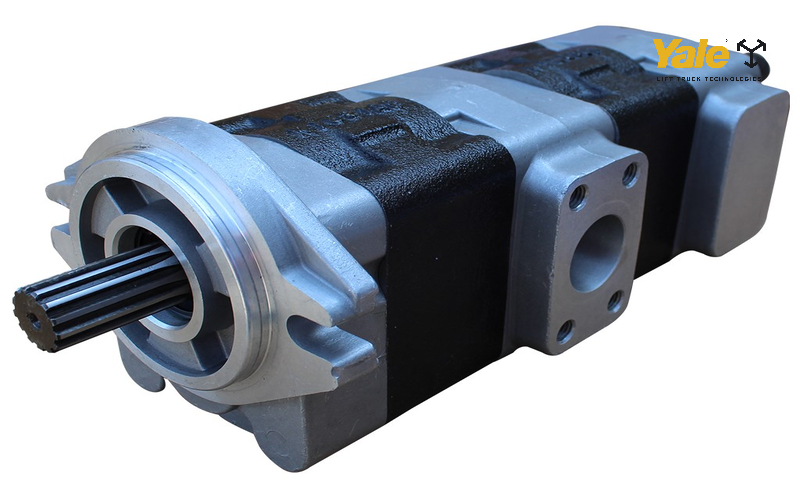

Bơm thủy lực (hydraulic pump) trên xe nâng là thiết bị chuyển đổi công năng
Bơm thủy lực (hydraulic pump) trên xe nâng là thiết bị chuyển đổi công năng

2. Các bộ phận chính cấu tạo nên bơm thủy lực xe nâng

Tùy vào loại bơm (bơm bánh răng, bơm piston hoặc bơm cánh gạt), cấu tạo chi tiết sẽ khác nhau. Tuy nhiên về cơ bản, một bơm thủy lực thường gồm các bộ phận sau:

Thân bơm (Housing/Casing)

  • Vỏ ngoài bảo vệ và định hình các chi tiết bên trong.
  • Chịu áp lực làm việc và gắn với khung gầm hoặc giá đỡ.

Trục đầu ra (Drive Shaft)

  • Kết nối trực tiếp với động cơ (qua khớp nối hoặc pump coupling).
  • Truyền mô‑men xoắn cho phần tử hút/đẩy dầu.

Phần tử tạo lưu (Pressure‑generating Element)

  • Đối với bơm bánh răng: gồm hai bánh răng (bánh răng chủ động và bánh răng bị động) lắp sát trong thân bơm. Khi quay, giữa các răng bánh hình thành buồng hút – đẩy dầu.

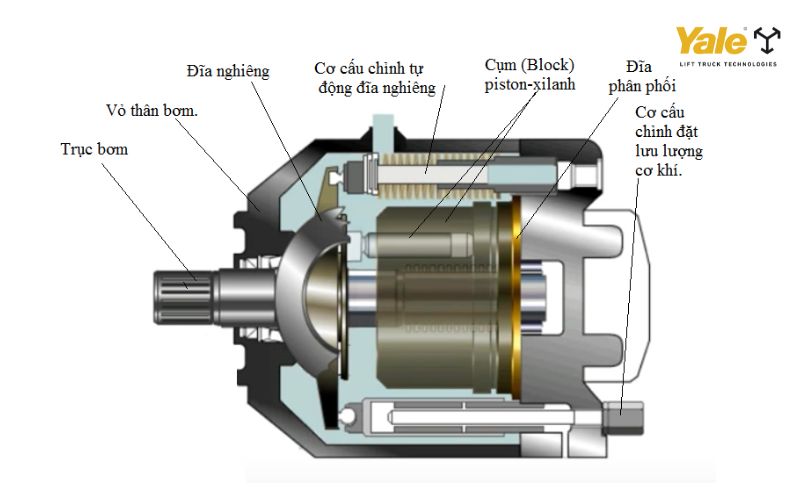

  • Đối với bơm piston: gồm khối xy‑lanh (rotor block) có nhiều piston nghiêng hoặc thẳng, kết hợp bản nghiêng (swash plate) để piston nén – hút dầu.
  • Đối với bơm cánh gạt: có roto mang cánh gạt lò xo, khi quay cánh gạt trượt ra vào, tạo buồng nén-hút.

Bản nghiêng (Swash Plate) (chỉ có ở bơm piston)

  • Điều chỉnh góc nghiêng để thay đổi hành trình piston -> thay đổi lưu lượng xả.
  • Gắn cố định hoặc dịch chuyển (ở bơm piston biến thiên).

Tấm phân phối/van phân phối (Valve Plate / Valve Plate Assembly)

  • Định hướng dầu từ buồng hút sang buồng đẩy.
  • Ngăn không cho dầu chảy ngược về cửa hút.

Cổng hút và cổng xả (Inlet & Outlet Ports)

  • Lỗ hút dầu từ thùng chứa vào buồng bơm.
  • Lỗ xả dầu áp suất cao ra hệ thống thủy lực.

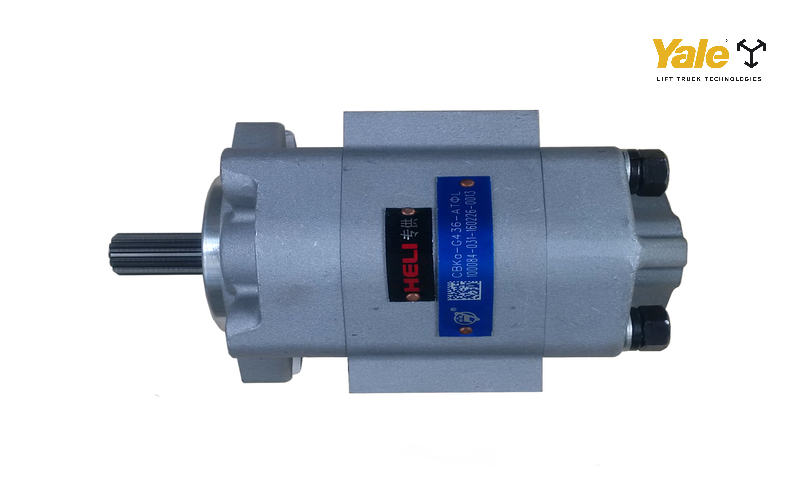

Tùy vào loại bơm (bơm bánh răng, bơm piston hoặc bơm cánh gạt), cấu tạo chi tiết sẽ khác nhau
Tùy vào loại bơm (bơm bánh răng, bơm piston hoặc bơm cánh gạt), cấu tạo chi tiết sẽ khác nhau

Van an toàn (Relief Valve)

  • Bảo vệ bơm và toàn bộ hệ thống khi áp suất vượt quá giới hạn cho phép.
  • Đặt trên thân bơm hoặc tích hợp trong cụm van điều khiển áp suất.

Phớt và bạc đỡ (Seals & Bearings)

  • Phớt: ngăn dầu rò rỉ ra ngoài và ngăn tạp chất xâm nhập vào buồng bơm.
  • Bạc đỡ: giảm ma sát, định vị trục quay, chịu tải dọc/trục.

Van điều khiển lưu lượng (Flow Control Valve) (nếu bơm tích hợp chức năng biến thiên lưu lượng)

  • Giúp thay đổi lưu lượng đầu ra theo yêu cầu công việc.
  • Thường kết hợp với cơ cấu cổ góp và piston dịch chuyển.

Bộ lọc thô (Suction Filter)

  • Lọc sơ bộ tạp chất ở cửa hút, bảo vệ phần tử bơm.
  • Thường là lưới lọc kim loại hoặc nylon.

3. Nguyên lý hoạt động của bơm thủy lực xe nâng

Bơm thủy lực xe nâng là loại bơm dương đẳng (positive‑displacement), tức mỗi vòng quay của phần tử tạo lưu (bánh răng, piston hoặc cánh gạt) đều hút vào một lượng thể tích dầu xác định và đẩy ra một lượng thể tích tương ứng. Cụ thể:

Tạo chênh áp (Áp suất thấp – Áp suất cao)

  • Khi phần tử tạo lưu (ví dụ: khe giữa hai bánh răng) quay, thể tích buồng bơm ở phía cửa hút tăng → áp suất buồng bơm < áp suất thùng dầu → dầu bị hút vào.
  • Khi phần tử tiếp tục quay, buồng bơm đi đến vị trí đóng ngược, thể tích buồng bơm giảm → áp suất buồng bơm > áp suất hệ thống → dầu bị đẩy ra cửa xả.

Truyền năng lượng

  • Động cơ xe nâng quay trục đầu ra của bơm → chuyển mô‑men xoắn vào phần tử tạo lưu.
  • Công cơ học (mô‑men × tốc độ quay) được biến thành công thủy lực (áp suất × lưu lượng).

Ổn định áp suất & lưu lượng

  • Van an toàn (relief valve) tích hợp trên thân bơm sẽ xả dầu về thùng nếu áp suất vượt mức cài đặt, bảo vệ đường ống và cơ cấu chấp hành.
  • Với bơm biến thiên (variable displacement), góc nghiêng swash plate (bơm piston biến thiên) hay cơ cấu trượt cánh (bơm cánh gạt biến thiên) được điều khiển để thay đổi lưu lượng theo nhu cầu tải.

Chu trình lặp lại liên tục

Bơm tiếp tục quay, lặp lại quá trình hút – đẩy, duy trì áp suất và lưu lượng ổn định cấp cho van phân phối và các xy‑lanh, motor thủy lực trên xe nâng.

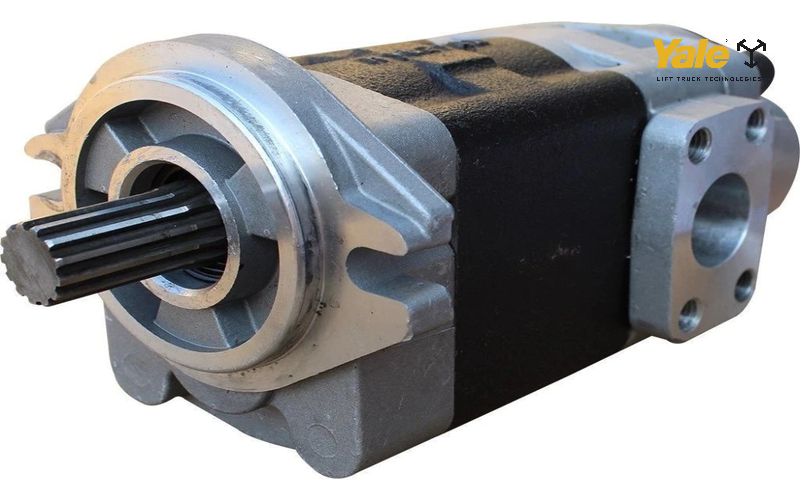

Bơm thủy lực xe nâng là loại bơm dương đẳng
Bơm thủy lực xe nâng là loại bơm dương đẳng

4. Những loại bơm thủy lực xe nâng phổ biến

Dưới đây là phần mở rộng, đi sâu hơn vào từng loại bơm thủy lực thường dùng trên xe nâng, kèm thêm các đặc tính, ứng dụng cụ thể và lưu ý khi chọn:

Loại bơm

Cấu tạo chính

Ưu điểm

Nhược điểm

Bơm bánh răng (Gear Pump)

Hai bánh răng ăn khớp (đơn hoặc đôi)

Rẻ tiền, thiết kế đơn giản, bền bỉ

Áp suất và hiệu suất thấp hơn

Bơm cánh gạt (Vane Pump)

Roto + các cánh gạt trượt tự do trong rãnh

Hoạt động êm, áp suất trung bình, lưu lượng ổn định

Khả năng chịu áp thấp hơn piston

Bơm piston (Piston Pump)

Nhóm piston + swash plate (axial) hoặc khối xy‑lanh (radial)

Áp suất cao, hiệu suất tốt, dùng cho tải nặng

Giá thành cao, bảo trì phức tạp

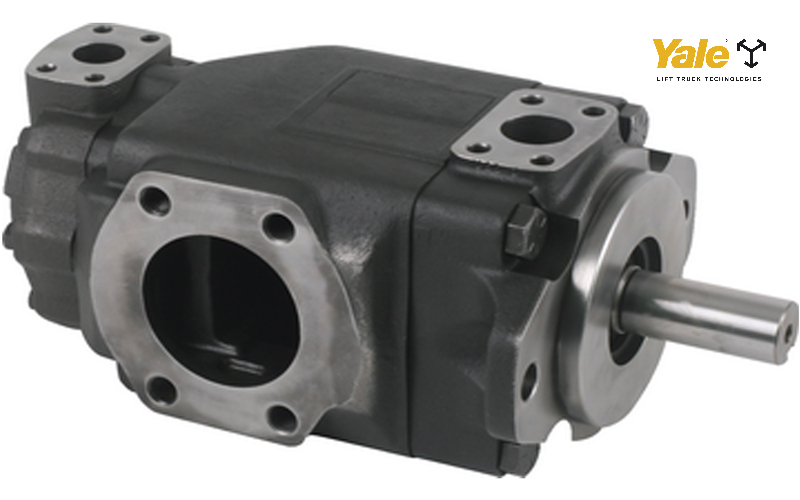

Bơm thủy lực xe nâng giúp bạn vận hành thiết bị hiệu quả
Bơm thủy lực xe nâng giúp bạn vận hành thiết bị hiệu quả

5. Lời khuyên khi mua và lựa chọn bơm thủy lực xe nâng

Trước khi quyết định đầu tư vào bơm thủy lực cho xe nâng, bạn cần cân nhắc kỹ các yếu tố về tải trọng, điều kiện vận hành và khả năng tài chính. Lời khuyên dưới đây sẽ giúp bạn chọn được loại bơm phù hợp, đảm bảo hiệu suất bền bỉ và chi phí bảo trì tối ưu.

  • Xác định công suất và áp suất yêu cầu: Đầu tiên, hãy tính toán tải trọng nâng tối đa và tốc độ làm việc của xe để chọn bơm có lưu lượng (lít/phút) và áp suất (bar) phù hợp, tránh mua dư hoặc thiếu công suất.
  • Chọn loại bơm phù hợp với môi trường: Nếu xe nâng hoạt động trong môi trường nhiều bụi bẩn, va đập mạnh, ưu tiên bơm bánh răng hoặc bơm bánh răng cân bằng; còn cần sự êm ái, độ ồn thấp, bơm cánh gạt sẽ là lựa chọn tốt hơn.
  • Xem xét tính năng biến thiên lưu lượng: Với các công việc đa dạng, hãy ưu tiên bơm piston hoặc bơm cánh gạt biến thiên để linh hoạt điều chỉnh lưu lượng, tiết kiệm nhiên liệu và giảm mài mòn.
  • Kiểm tra chất lượng dầu và hệ thống lọc: Bơm piston nói riêng rất yêu cầu độ sạch của dầu. Bạn nên trang bị lọc thô và lọc tinh chất lượng cao, đồng thời tuân thủ đúng lịch thay dầu, vệ sinh lọc định kỳ.
  • Lựa chọn thương hiệu uy tín: Ưu tiên các hãng lớn, có mạng lưới bảo hành, phụ tùng thay thế sẵn có để giảm thời gian ngưng máy khi cần bảo trì hoặc sửa chữa.
  • Đánh giá chi phí đầu tư và chi phí vận hành: Không chỉ xem giá mua ban đầu, hãy tính thêm chi phí bảo trì, thay phụ tùng, mức độ tiêu hao năng lượng để so sánh tổng chi phí sở hữu (TCO) giữa các loại bơm.
  • Kiểm tra thông số kỹ thuật và tương thích: Đọc kỹ catalog, đối chiếu kích thước, lỗ gắn, hướng quay, thông số kỹ thuật với hệ thống thủy lực hiện có để tránh “đặt hàng nhầm” mất thời gian điều chỉnh.
  • Xem xét chế độ bảo hành và dịch vụ sau bán: Chọn sản phẩm đi kèm bảo hành dài hạn và hỗ trợ kỹ thuật nhanh chóng, đảm bảo xe nâng luôn sẵn sàng vận hành mà không lo gián đoạn.
  • Thử nghiệm thực tế trước khi mua số lượng lớn: Nếu có thể, đề nghị chạy thử bơm mẫu trên xe nâng của bạn để kiểm chứng độ êm, áp suất ổn định và tiêu hao nhiên liệu trước khi đặt hàng hàng loạt.
Khi mua bơm thủy lực xe nâng bạn nên lựa chọn thương hiệu uy tín
Khi mua bơm thủy lực xe nâng bạn nên lựa chọn thương hiệu uy tín

Hiểu rõ về bơm thủy lực xe nâng không chỉ giúp bạn vận hành thiết bị hiệu quả mà còn tối ưu chi phí bảo trì và kéo dài tuổi thọ xe. Việc lựa chọn đúng loại bơm phù hợp với nhu cầu là yếu tố then chốt trong vận hành an toàn và ổn định. Nếu bạn đang tìm kiếm giải pháp chuyên nghiệp và đáng tin cậy, hãy để Xe nâng Yale Việt Nam – thương hiệu xe nâng hàng đầu thế giới – đồng hành cùng bạn với những sản phẩm chất lượng và dịch vụ hậu mãi tận tâm.
