Ben thủy lực là bộ phận quan trọng trong nhiều loại máy móc, đặc biệt là xe nâng, giúp tạo ra lực lớn để nâng – hạ hàng hóa an toàn và hiệu quả. Nhờ ứng dụng nguyên lý truyền lực bằng chất lỏng, ben thủy lực vừa đảm bảo hiệu suất làm việc cao vừa tăng độ bền cho thiết bị. Trong bài viết này, hãy cùng Xe nâng Yale Việt Nam tìm hiểu chi tiết về cấu tạo và nguyên lý làm việc của ben thủy lực nhé.

Nội dung chính

1. Ben thủy lực là gì và vai trò của nó trong xe nâng

Ben thủy lực là bộ phận quan trọng trong hệ thống nâng hạ của xe nâng, hoạt động dựa trên nguyên lý nén dầu để tạo lực đẩy. Nhờ ben thủy lực, xe nâng có thể nâng – hạ hàng hóa nhanh chóng, an toàn và ổn định. Đây là chi tiết giúp xe vận hành hiệu quả trong nhiều môi trường làm việc khác nhau.

Vai trò của ben thủy lực trong xe nâng:

Nâng và hạ hàng hóa với tải trọng lớn.
Giữ hàng hóa ở độ cao mong muốn trong thời gian cần thiết.
Hỗ trợ phân bổ lực, giảm tải cho các chi tiết cơ khí khác.
Đảm bảo sự an toàn và ổn định trong quá trình vận hành.

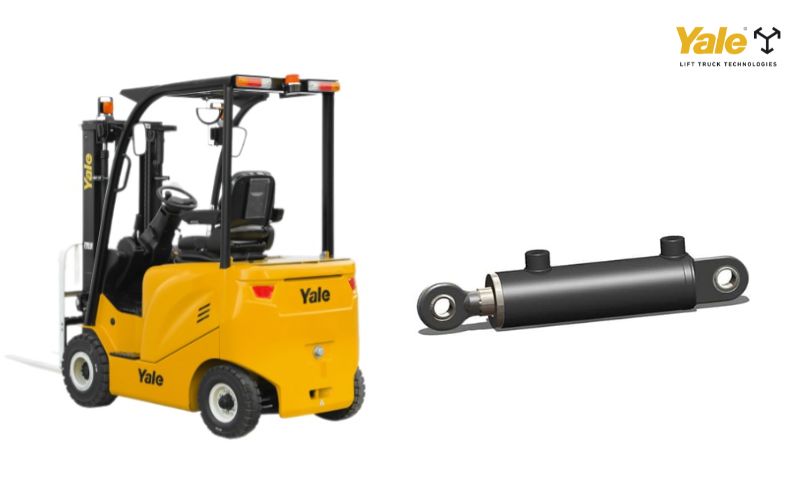

Ben thủy lực là bộ phận quan trọng trong hệ thống nâng hạ của xe nâng

2. Cấu tạo chi tiết của ben thủy lực bao gồm những gì?

Ben thủy lực được thiết kế với nhiều chi tiết cơ khí chính xác, đảm bảo khả năng chịu tải và độ bền cao. Mỗi bộ phận đều giữ một chức năng quan trọng, kết hợp tạo nên hiệu quả hoạt động ổn định cho xe nâng.

Cấu tạo chi tiết của ben thủy lực:

Ben thủy lực được cấu tạo từ nhiều bộ phận chính, mỗi chi tiết đều đóng vai trò quan trọng trong việc truyền lực và đảm bảo hoạt động hiệu quả, bền bỉ. Hiểu rõ từng thành phần giúp người dùng dễ dàng bảo dưỡng và khắc phục sự cố khi cần thiết.

Xi lanh thủy lực: Ống chứa piston và dầu thủy lực.
Piston: Trượt trong xi lanh, tạo lực đẩy nhờ áp suất dầu.
Cần piston (Ty ben): Truyền lực từ piston ra ngoài, trực tiếp nâng hạ hàng.
Phớt (gioăng làm kín): Ngăn rò rỉ dầu và giữ áp suất bên trong.
Đầu nối & van dầu: Giúp dẫn dầu vào/ra xi lanh theo điều khiển.
Nắp đậy & vòng chặn: Cố định và bảo vệ các chi tiết bên trong.

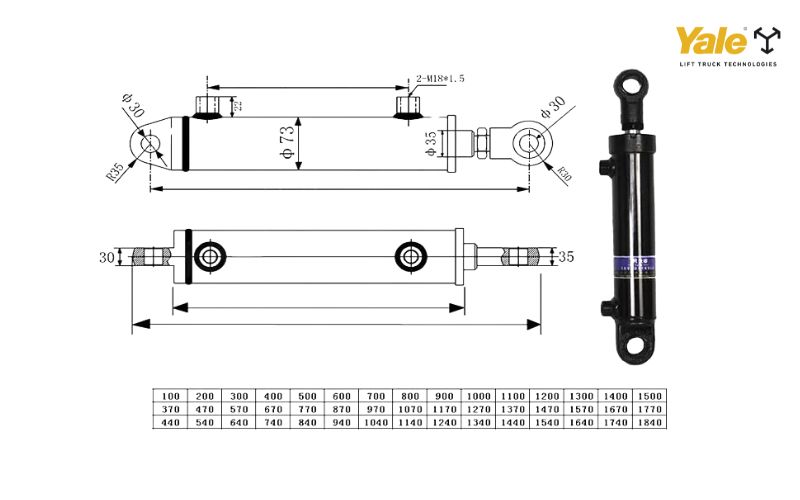

Ben thủy lực được thiết kế với nhiều chi tiết cơ khí chính xác

3. Nguyên lý hoạt động của ben thủy lực

Ben thủy lực hoạt động dựa trên nguyên lý truyền lực bằng chất lỏng, cụ thể là dầu thủy lực. Khi dầu được bơm vào xi lanh dưới áp suất cao, nó sẽ tác động lên piston và sinh ra lực đẩy tuyến tính. Nhờ vậy, ben thủy lực có thể nâng hạ hàng hóa nặng một cách dễ dàng, an toàn và ổn định.

3.1. Hệ thống ben thủy lực 1 xi lanh

Hệ thống ben thủy lực 1 xi lanh chỉ sử dụng một xi lanh thủy lực chính để thực hiện việc nâng và hạ hàng hóa. Với cấu tạo đơn giản, dễ dàng bảo trì và chi phí thấp, hệ thống này thường được lắp đặt ở giữa hoặc một bên thân xe nâng, phù hợp cho các dòng xe nâng có tải trọng nhỏ và vừa.

Chỉ sử dụng một xi lanh thủy lực chính để nâng – hạ.
Thường lắp đặt ở giữa hoặc một bên thân xe nâng.
Có cấu tạo đơn giản, dễ bảo trì, chi phí thấp.
Phù hợp cho các dòng xe nâng tải trọng nhỏ và vừa.

3.2. Hệ thống ben thủy lực 2 xi lanh

Hệ thống ben thủy lực 2 xi lanh bao gồm hai xi lanh bố trí đối xứng hai bên, giúp phân bổ lực nâng đồng đều và tăng khả năng cân bằng khi vận hành. Đây là lựa chọn lý tưởng cho các xe nâng tải trọng lớn hoặc làm việc trong môi trường đòi hỏi sự ổn định cao. Mặc dù mang lại hiệu suất vượt trội, hệ thống này có cấu tạo phức tạp hơn và chi phí bảo trì cũng cao hơn.

Gồm hai xi lanh thủy lực bố trí đối xứng hai bên.
Giúp phân bổ lực đều hơn, tăng khả năng cân bằng khi nâng hàng.
Thích hợp cho xe nâng tải trọng lớn hoặc làm việc trong môi trường yêu cầu độ ổn định cao.
Mang lại hiệu suất cao hơn nhưng cấu tạo phức tạp và chi phí bảo trì lớn hơn.

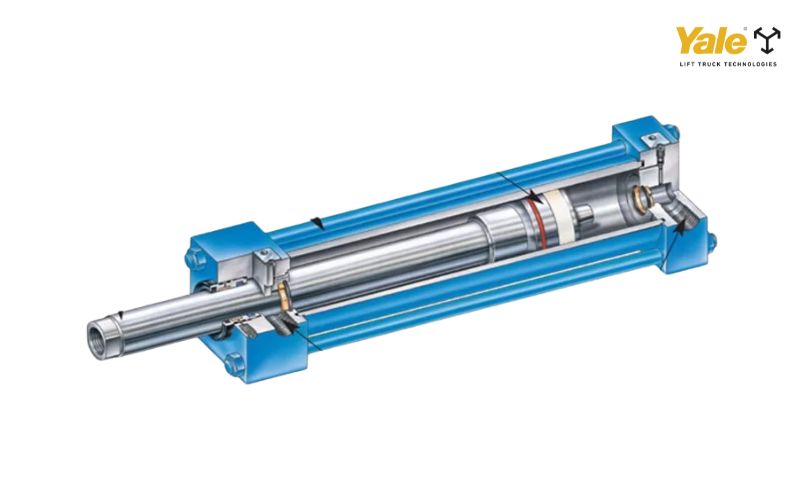

Ben thủy lực hoạt động dựa trên nguyên lý truyền lực bằng chất lỏng

4. Phân loại và ứng dụng của các loại ben thủy lực phổ biến

Ben thủy lực được chế tạo với nhiều kiểu dáng và công năng khác nhau, nhằm đáp ứng đa dạng nhu cầu sử dụng trong công nghiệp và đời sống. Tùy theo môi trường làm việc và mục đích ứng dụng, mỗi loại ben thủy lực sẽ có ưu điểm riêng. Dưới đây là một số loại phổ biến hiện nay:

4.1. Ben dầu thủy lực

Ben dầu thủy lực sử dụng dầu thủy lực làm môi chất truyền lực, giúp truyền động một cách mạnh mẽ và ổn định. Thiết bị này được ứng dụng rộng rãi trong xe nâng, máy công trình và các thiết bị công nghiệp nhờ khả năng chịu tải lớn và độ bền cao.

Sử dụng dầu thủy lực làm môi chất truyền lực.
Được dùng nhiều trong xe nâng, máy công trình, thiết bị công nghiệp.
Hoạt động mạnh mẽ, chịu tải lớn và bền bỉ.

4.2. Ben hơi thủy lực

Ben hơi thủy lực kết hợp giữa khí nén và dầu thủy lực, mang đến khả năng vận hành linh hoạt và êm ái hơn so với ben dầu thuần túy. Loại ben này thường được dùng trong các hệ thống yêu cầu tốc độ nhanh và lực vừa phải, đáp ứng tốt các nhu cầu công nghiệp đa dạng.

Kết hợp giữa khí nén và dầu thủy lực.
Cho phép vận hành linh hoạt, êm ái hơn.
Ứng dụng trong những hệ thống yêu cầu tốc độ nhanh và lực vừa phải.

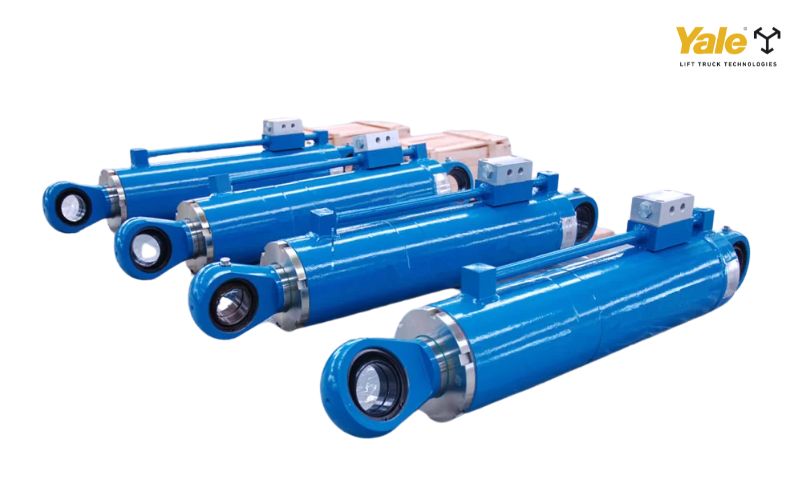

Ben thủy lực được chế tạo với nhiều kiểu dáng và công năng khác nhau

4.3. Ben thủy lực nâng hàng

Ben thủy lực nâng hàng là thiết bị không thể thiếu trong các loại xe nâng, xe tải gắn cẩu hay bàn nâng thủy lực. Với khả năng chịu tải đa dạng, từ vài trăm kg đến hàng chục tấn, ben thủy lực giúp quá trình nâng hạ hàng hóa trở nên an toàn, ổn định và hiệu quả hơn rất nhiều.

Chuyên dùng trong xe nâng, xe tải gắn cẩu, bàn nâng thủy lực.
Đảm bảo việc nâng hạ hàng hóa nặng trở nên an toàn và ổn định.
Được thiết kế đa dạng tải trọng, từ vài trăm kg đến hàng chục tấn.

4.4. Ben thủy lực nâng hạ cầu nâng

Ben thủy lực nâng hạ cầu nâng được sử dụng phổ biến trong các garage ô tô và xưởng sửa chữa. Thiết bị này giúp kỹ thuật viên dễ dàng nâng hạ xe để kiểm tra, bảo dưỡng và sửa chữa gầm một cách thuận tiện. Do tiếp xúc trực tiếp với phương tiện có trọng lượng lớn, ben thủy lực cầu nâng được thiết kế với tiêu chuẩn cao về độ an toàn và độ bền.

Sử dụng trong các garage ô tô, xưởng sửa chữa để nâng – hạ xe.
Giúp kỹ thuật viên dễ dàng kiểm tra, bảo dưỡng và sửa chữa gầm xe.
Yêu cầu độ an toàn và độ bền rất cao vì làm việc trực tiếp với phương tiện lớn.

Tùy theo môi trường làm việc và mục đích ứng dụng, mỗi loại ben thủy lực sẽ có ưu điểm riêng

5. Các lỗi thường gặp và cách khắc phục khi sử dụng ben thủy lực

Trong quá trình vận hành, ben thủy lực có thể gặp phải nhiều sự cố ảnh hưởng đến hiệu suất và độ bền. Việc nhận biết sớm các lỗi thường gặp không chỉ giúp khắc phục kịp thời mà còn kéo dài tuổi thọ thiết bị, đảm bảo an toàn cho người sử dụng.

Một số lỗi thường gặp và cách khắc phục:

Rò rỉ dầu thủy lực: Do phớt làm kín mòn hoặc hỏng -> Kiểm tra, thay phớt hoặc xi lanh mới.
Ben hoạt động yếu, nâng không nổi tải: Do áp suất dầu giảm, thiếu dầu hoặc bơm thủy lực hỏng -> Bổ sung dầu, kiểm tra bơm và hệ thống van.
Ben kêu to, rung lắc khi vận hành: Có thể do không khí lọt vào hệ thống -> Xả khí, kiểm tra đường ống và siết chặt các khớp nối.
Ben không hạ xuống được: Van xả bị kẹt hoặc piston bị kẹt -> Vệ sinh, thay thế van, kiểm tra piston.
Ben hạ quá nhanh, mất kiểm soát: Van điều chỉnh tốc độ hoặc van an toàn hỏng -> Kiểm tra và thay mới van.

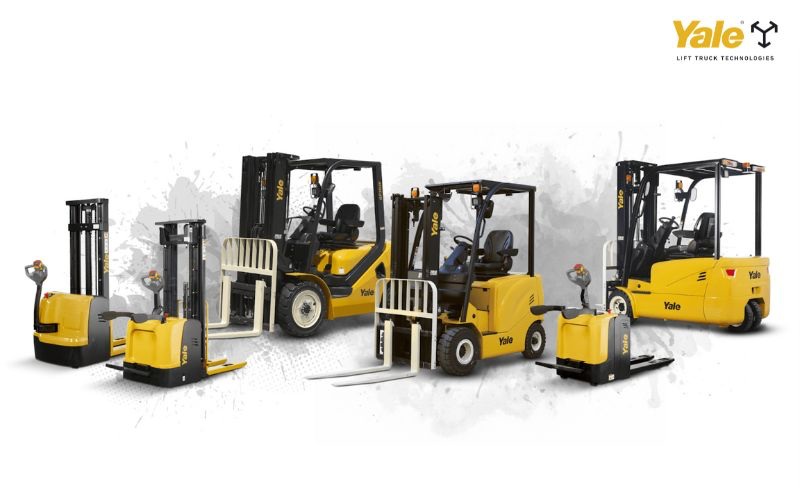

Xe nâng Yale Việt Nam để được tư vấn và hỗ trợ tận tình

Qua những thông tin trên, có thể thấy ben thủy lực đóng vai trò then chốt trong việc đảm bảo hiệu quả vận hành và độ bền cho xe nâng. Hiểu rõ cấu tạo và nguyên lý làm việc sẽ giúp người dùng sử dụng, bảo trì tốt hơn, tránh hư hỏng không đáng có. Nếu bạn đang tìm giải pháp tối ưu về xe nâng và các phụ kiện chính hãng, hãy liên hệ ngay Xe nâng Yale Việt Nam để được tư vấn và hỗ trợ tận tình.
